Van y xiên điều khiển khí nén là gì? Cấu tạo, nguyên lý, ứng dụng

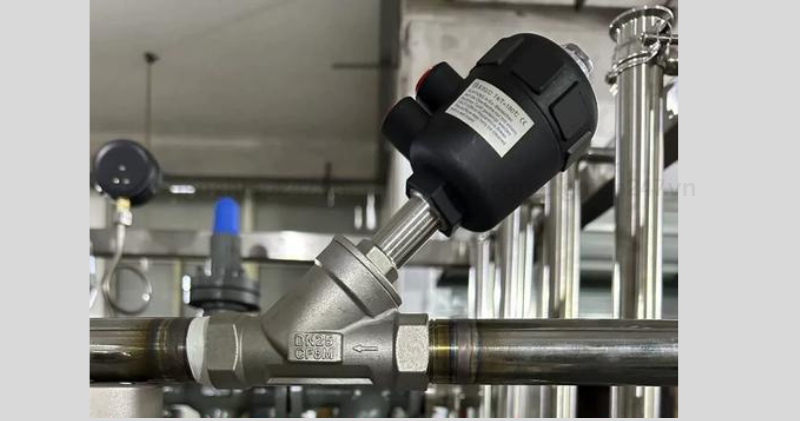

Van y xiên điều khiển khí nén là thiết bị van được làm từ thép không gỉ và polytetrafluoroethylene làm vật liệu chính. Chúng được điều khiển bằng bộ truyền động khí nén tác động đơn hoặc tác động kép và có hai chế độ hoạt động: thường mở và thường đóng. Chúng được trang bị bộ tản nhiệt để cải thiện tuổi thọ. Thân van được làm bằng thép không gỉ 304/316/316L và bộ phận làm kín được làm bằng PTFE / F46. Phạm vi áp suất làm việc là 0-2,5MPa. Nó có thể điều khiển nước, hơi nước, khí trung tính và môi chất ăn mòn nhẹ. Van có thiết kế cấu trúc kiểu Y giúp tăng lưu lượng lên 30% so với van thông thường. Nó có điện trở dòng chảy thấp và không có hiện tượng búa nước. Các hình thức lắp đặt bao gồm ren, nối nhanh, mặt bích, kẹp và hàn và các phương pháp kết nối khác. Phạm vi đường kính danh nghĩa là DN15-DN80. Nó chủ yếu được sử dụng trong công nghiệp hóa chất, chế biến thực phẩm, xử lý nước, thiết bị chiết rót bia và đồ uống, thiết bị dược phẩm và y tế, khử trùng nhiệt độ cao và các lĩnh vực khác. Nó hỗ trợ cấu hình van điện từ, công tắc giới hạn và các phụ kiện khác. Xi lanh có thể xoay 360° để thích ứng với các điều kiện làm việc khác nhau.

Nguyên lý hoạt động và phân loại van y xiên điều khiển khí nén

Nguyên lý hoạt động của van y xiên điều khiển khí nén là mở và đóng bằng cách sử dụng bộ truyền động khí nén và lò xo để đưa van trở lại vị trí ban đầu. Van tác động đơn (thường có một cổng cấp khí) cũng dựa vào lò xo để đóng hoặc mở van và được phân loại thành dạng thường mở hoặc thường đóng. Ở trạng thái không hoạt động, van sẽ duy trì trạng thái thường đóng hoặc thường mở nhờ lực đàn hồi của lò xo. Khi piston của bộ truyền động nhận tín hiệu khí nén, trục van sẽ dịch chuyển làm thay đổi trạng thái đóng/mở của van.

Nguyên lý hoạt động của bộ truyền động khí nén tác động kép (thường có hai cổng cấp khí) là điều khiển trạng thái đóng mở bằng cách cấp khí nén vào hai phía của piston. Van tác động kép sử dụng áp lực khí nén cho cả quá trình mở và đóng nên có tốc độ phản hồi nhanh, lực vận hành ổn định và phù hợp với các hệ thống tự động hóa liên tục.

Van y xiên điều khiển khí nén có thể được phân loại thành hai dạng chính theo phương pháp điều khiển: tác động đơn (hồi lò xo) và tác động kép. Trong đó, van tác động đơn được chia thành loại thường mở và thường đóng; còn van tác động kép được điều khiển hoàn toàn bằng nguồn khí nén hai chiều. Các kiểu cấu hình phổ biến hiện nay gồm: tác động đơn thường đóng, tác động đơn thường mở, tác động kép thường đóng và tác động kép trạng thái tự do.

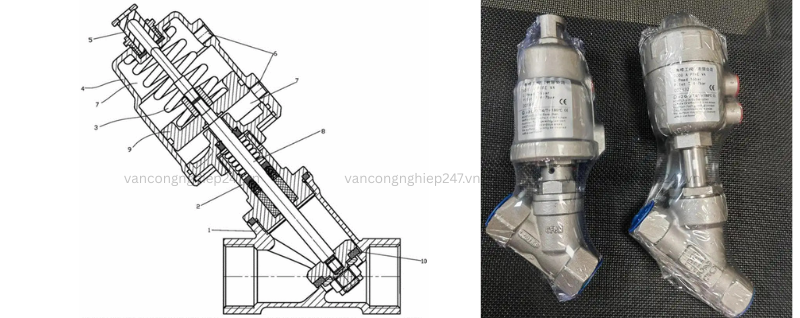

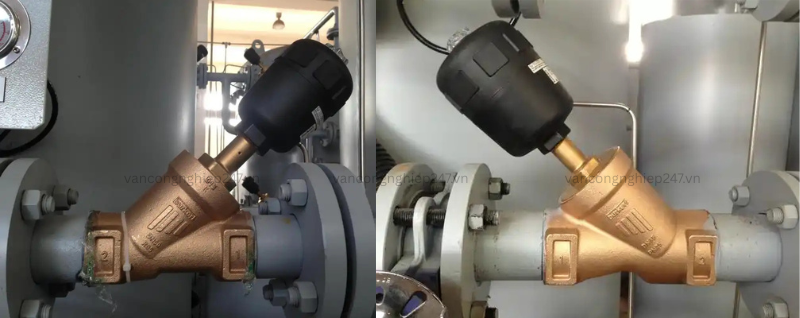

Đặc điểm cấu tạo và thiết kế van y xiên điều khiển khí nén

Van y xiên điều khiển khí nén sử dụng thiết kế cấu trúc kiểu Y, giúp mở rộng tiết diện dòng chảy bên trong khoang van, làm cho lưu chất đi qua ổn định và trơn tru hơn. Lưu lượng dòng chảy cao hơn khoảng 30% so với các loại van thông thường và tổn thất áp suất thấp. Khi lưu chất chảy từ dưới thân van lên, hiện tượng búa nước có thể được hấp thụ hiệu quả, giúp bảo vệ hệ thống đường ống và tăng tuổi thọ thiết bị. Cấu trúc tổng thể của van nhỏ gọn, kích thước tối ưu, giúp tiết kiệm không gian lắp đặt trong hệ thống.

Thân van thường được chế tạo từ inox 316L, inox 304 hoặc inox 316 với khả năng chống ăn mòn và chịu nhiệt tốt. Bộ phận làm kín sử dụng gioăng PTFE (Polytetrafluoroethylene) dạng hình nêm, có khả năng tự căn chỉnh và tự bôi trơn, giúp van vận hành ổn định và giảm nhu cầu bảo trì trong thời gian dài. Bộ truyền động khí nén có thể xoay 360°, thuận tiện cho việc lắp đặt, điều chỉnh hướng cấp khí và tích hợp các phụ kiện như công tắc giới hạn hoặc van điện từ. Bộ truyền động gồm hai dạng chính: tác động đơn (hồi lò xo) và tác động kép.

Van y xiên điều khiển khí nén sử dụng vật liệu làm kín hiệu suất cao như PTFE/F46 nhằm đảm bảo độ kín tuyệt đối, hạn chế rò rỉ và tăng khả năng chống ăn mòn hóa học. Nhờ đó, van có thể hoạt động ổn định trong nhiều môi trường khác nhau như hơi nóng, nước, khí nén, hóa chất nhẹ và các hệ thống yêu cầu tiêu chuẩn vệ sinh cao.

Thông số kỹ thuật và hiệu suất van y xiên điều khiển khí nén

Phạm vi kích thước danh nghĩa của van y xiên điều khiển khí nén thường từ DN10 đến DN125. Áp suất làm việc của hệ thống có thể đạt tới 1.6 MPa, trong khi áp suất khí nén điều khiển thường dao động từ 0.3 – 0.8 MPa. Dòng van tiêu chuẩn có dải nhiệt độ làm việc từ -10℃ đến +180℃. Đối với các phiên bản sử dụng vật liệu làm kín F46 chịu nhiệt cao, nhiệt độ làm việc tối đa có thể đạt tới +220℃. Nhiệt độ môi trường làm việc thông thường nằm trong khoảng từ -10℃ đến +80℃.

Các vật liệu chế tạo chính của van bao gồm thân van bằng inox 304, inox 316 hoặc inox 316L nhằm tăng khả năng chống ăn mòn và chịu nhiệt. Bộ phận làm kín thường sử dụng PTFE (Polytetrafluoroethylene), trong khi vật liệu F46 được sử dụng cho các ứng dụng yêu cầu nhiệt độ cao hơn. Vỏ bộ truyền động khí nén có thể được chế tạo từ nhựa polyamide (PA) hoặc inox tùy theo điều kiện sử dụng. Van có thể làm việc với nhiều loại môi chất khác nhau như nước, hơi nóng, dầu, rượu, khí nén, chất lỏng trung tính, dung dịch axit – kiềm nhẹ và các dung môi hữu cơ.

Về đặc tính vận hành, van y xiên điều khiển khí nén sở hữu cấu trúc dạng chữ Y giúp tăng lưu lượng dòng chảy lên khoảng 30% so với các loại van thông thường, đồng thời giảm tổn thất áp suất và lực cản dòng chảy. Khi lưu chất đi từ dưới thân van lên, thiết kế này có khả năng hấp thụ hiệu quả hiện tượng búa nước, giúp hệ thống vận hành ổn định và hạn chế rung chấn đường ống. Thân van có khả năng tự căn chỉnh và tự bôi trơn, hỗ trợ vận hành bền bỉ và giảm nhu cầu bảo trì. Bộ truyền động khí nén có tuổi thọ cao, có thể đạt tới hàng triệu chu kỳ đóng mở.

Van được phân thành hai dạng chính gồm tác động đơn (thường mở hoặc thường đóng) và tác động kép. Các kiểu kết nối phổ biến bao gồm nối ren, clamp (kẹp nhanh), mặt bích và hàn, phù hợp với nhiều hệ thống công nghiệp và tiêu chuẩn lắp đặt khác nhau.

Các lĩnh vực ứng dụng van y xiên điều khiển khí nén

Ứng dụng của van y xiên điều khiển khí nén trong đời sống và công nghiệp rất đa dạng. Thiết bị có thể được sử dụng để điều khiển khí trung tính, khí nén, không khí và nhiều loại chất lỏng khác nhau như nước sinh hoạt, môi chất trong hệ thống đường ống công nghiệp, chất lỏng điều khiển tự động và các lưu chất trong ngành thực phẩm – sữa.

Van y xiên điều khiển khí nén được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp yêu cầu đóng/mở nhanh, điều khiển lưu lượng chính xác hoặc vận hành tự động đối với các môi chất như khí, chất lỏng và hơi nóng. Nhờ khả năng phản hồi nhanh, lưu lượng lớn, độ kín cao và hoạt động ổn định, loại van này phù hợp với các hệ thống tự động hóa hiện đại.

Trong ngành thực phẩm và đồ uống, van được sử dụng trong dây chuyền chiết rót bia, nước giải khát, vận chuyển sữa tươi, phụ gia thực phẩm và dung dịch vệ sinh trong hệ thống CIP. Ngoài ra, van còn được sử dụng trong các quy trình tiệt trùng hơi nước nhiệt độ cao và chế biến thực phẩm yêu cầu tiêu chuẩn vệ sinh nghiêm ngặt.

Trong ngành dược phẩm và thiết bị y tế, van y xiên điều khiển khí nén được ứng dụng để kiểm soát lưu chất trong quá trình tổng hợp, tinh chế và sản xuất dược phẩm. Đồng thời, thiết bị cũng được sử dụng trong các hệ thống hơi nóng, tủ tiệt trùng và thiết bị y tế yêu cầu độ sạch cao và khả năng chống ăn mòn tốt.

Trong ngành hóa chất và dầu khí, van thích hợp để điều khiển các dung dịch axit, kiềm nhẹ, dung môi hữu cơ và nhiều loại môi chất ăn mòn khác. Thiết bị được lắp đặt phổ biến trong các hệ thống đường ống của nhà máy hóa chất, hóa dầu, dầu khí và các dây chuyền sản xuất hóa chất hữu cơ – vô cơ.

Đối với ngành xử lý nước và môi trường, van được sử dụng trong hệ thống cấp thoát nước, nhà máy xử lý nước thải, xử lý nước công nghiệp và hệ thống định lượng hóa chất. Van hỗ trợ kiểm soát dòng chảy đầu vào – đầu ra ổn định, đáp ứng tốt yêu cầu vận hành liên tục.

Ngoài ra, van y xiên điều khiển khí nén còn được ứng dụng trong nhiều lĩnh vực khác như dệt nhuộm, giấy, khai thác mỏ, nhà máy điện, thiết bị cơ khí, công nghiệp điện tử, hệ thống HVAC, máy móc cao su – nhựa, thiết bị tạo bọt, hệ thống làm sạch và khử trùng công nghiệp. Thiết kế vệ sinh cùng khả năng chịu nhiệt và chống ăn mòn giúp van thích nghi tốt với các điều kiện làm việc khắc nghiệt như hơi nóng áp suất cao hoặc môi trường hóa chất.

Hướng dẫn lựa chọn và cấu tạo van y xiên điều khiển khí nén

Việc lựa chọn van y xiên điều khiển khí nén trước tiên cần xác định chế độ hoạt động phù hợp với yêu cầu điều khiển của hệ thống. Nếu bộ truyền động sử dụng hai cổng cấp khí (hai đầu nối khí trên xi lanh), đó là dạng tác động kép và van thường ở trạng thái thường đóng. Nếu chỉ sử dụng một cổng cấp khí, đây là dạng tác động đơn, được chia thành hai loại thường mở và thường đóng tùy theo yêu cầu vận hành.

Việc lựa chọn vật liệu cần dựa trên đặc tính của môi chất làm việc. Đối với môi trường có tính ăn mòn, nên sử dụng thân van inox 316 hoặc inox 316L kết hợp với gioăng PTFE để tăng khả năng chống hóa chất. Với môi trường nhiệt độ cao như hơi nóng ≤180℃, nên lựa chọn gioăng chịu nhiệt cao như PTFE gia cường hoặc F46. Dải nhiệt độ làm việc của PTFE thường từ -30℃ đến +180℃, trong khi vật liệu F46 có thể chịu nhiệt đến khoảng +220℃.

Phương pháp kết nối cần được lựa chọn theo điều kiện lắp đặt và ứng dụng thực tế. Kết nối ren phù hợp với hệ thống đường ống DN10-DN65 và áp suất trung bình thấp ≤25 bar. Kết nối mặt bích phù hợp với các hệ thống đường kính lớn từ DN15-DN125 và áp suất cao tới 40 bar. Kiểu clamp (kẹp nhanh) thích hợp cho ngành thực phẩm, dược phẩm hoặc các hệ thống yêu cầu tháo lắp và vệ sinh thường xuyên.

Việc lựa chọn bộ truyền động khí nén cũng phụ thuộc vào môi trường làm việc. Bộ truyền động bằng nhựa phù hợp với điều kiện tải nhẹ, áp suất thấp và các ứng dụng tối ưu chi phí. Trong khi đó, bộ truyền động inox thích hợp cho môi trường có độ ăn mòn cao, tải nặng hoặc áp suất lớn từ 6–40 bar.

Hướng dòng chảy của van cũng là yếu tố quan trọng cần xem xét. Với hướng dòng chảy từ dưới lên (đầu vào dưới – đầu ra trên), van có tuổi thọ cao hơn và giảm hiện tượng búa nước hiệu quả khi sử dụng cho môi chất lỏng. Tuy nhiên, với các kích thước nhỏ như DN15, DN20 hoặc DN25 và áp suất vượt quá 0.3 MPa, nên sử dụng bộ truyền động tác động kép để đảm bảo khả năng vận hành ổn định. Đối với hướng dòng chảy từ trên xuống (đầu vào trên – đầu ra dưới), van có khả năng làm kín tốt hơn và phù hợp với môi chất hơi hoặc khí, nhưng tuổi thọ có thể giảm và không phù hợp với môi trường có hiện tượng búa nước.

Các thông số kỹ thuật và hiệu suất là tiêu chí quan trọng khi lựa chọn van. Áp suất làm việc có thể đạt tới 40 bar đối với kiểu mặt bích. Nhiệt độ môi chất tiêu chuẩn dao động từ -20℃ đến +180℃. Thiết kế dạng chữ Y giúp lưu lượng tăng khoảng 30% so với van góc thông thường. Thời gian phản hồi đóng mở nhanh, thường ≤0.5 giây khi áp suất khí nén ≥5 bar. Bộ phận làm kín có tuổi thọ cao, có thể đạt trên 7 triệu chu kỳ hoạt động.

Ngoài ra, van y xiên điều khiển khí nén có thể được cấu hình thêm nhiều phụ kiện tùy theo yêu cầu điều khiển tự động. Bộ định vị van được sử dụng khi cần điều chỉnh lưu lượng tuyến tính. Công tắc giới hạn hoặc cảm biến tiệm cận được lắp đặt khi cần phản hồi trạng thái đóng mở về hệ thống điều khiển. Van điện từ được sử dụng để đảo chiều và điều khiển nguồn khí nén cấp cho bộ truyền động. Các phụ kiện tùy chọn phổ biến gồm van điện từ, công tắc giới hạn, bộ định vị điện và bộ hiển thị vị trí.

Khi lựa chọn van, cần lưu ý một số điều kiện hạn chế trong quá trình sử dụng. Ví dụ, thân van bằng đồng không phù hợp với môi trường amoniac. Đối với các môi chất có độ nhớt cao trên 50 cSt, nên lắp thêm bộ lọc sơ cấp với độ chính xác khoảng 5 μm nhằm bảo vệ van và tăng độ ổn định khi vận hành.

Bảo trì và khắc phục sự cố khi sử dụng van y xiên điều khiển khí nén

Cần thường xuyên kiểm tra tình trạng hoạt động của van y xiên điều khiển khí nén để phát hiện sớm các hiện tượng như rò rỉ, tiếng ồn bất thường, đóng mở chậm hoặc kẹt van. Đồng thời cần kiểm tra độ ổn định của áp suất khí nén, tình trạng các đầu nối ống khí và khả năng hoạt động của bộ lọc – điều áp – bôi trơn khí nén. Định kỳ khoảng 6 tháng nên kiểm tra gioăng làm kín trục van; nếu gioăng bị cứng hoặc lão hóa cần thay thế gioăng PTFE mới. Bộ truyền động khí nén nên được vệ sinh buồng piston định kỳ hàng năm và bổ sung dầu bôi trơn cho các bộ phận chuyển động bên trong.

Đối với các môi chất dễ tạo cặn hoặc tạp chất, cần tháo van định kỳ để vệ sinh đế van, lõi van và thân van nhằm loại bỏ cặn bám. Khi làm sạch, nên sử dụng dung dịch tẩy rửa trung tính kết hợp với khăn mềm để tránh làm hư hỏng bề mặt làm kín, sau đó rửa sạch bằng nước sạch. Các bộ phận chuyển động của thân van và đầu khí nén cần được bôi trơn định kỳ bằng dầu chuyên dụng cho thiết bị khí nén. Gioăng làm kín cũng cần được thay thế theo tần suất sử dụng và đặc tính môi chất, đồng thời phải lựa chọn vật liệu tương thích với lưu chất làm việc.

Một số nguyên nhân phổ biến khiến van không thể mở hoặc hoạt động không ổn định bao gồm áp suất khí nén không đủ, van điện từ điều khiển bị hỏng, đường cấp khí bị rò rỉ hoặc kết nối lỏng. Ngoài ra, cặn bẩn bám giữa lõi van và đế van cũng có thể làm van bị kẹt hoặc đóng mở không hoàn toàn. Để khắc phục, cần kiểm tra hệ thống cấp khí và đảm bảo áp suất hoạt động nằm trong khoảng yêu cầu, thông thường từ 0.4 – 0.8 MPa. Đồng thời cần vệ sinh lõi van, đế van và kiểm tra các chi tiết cơ khí để siết chặt hoặc thay thế nếu bị hư hỏng.

Trước khi tiến hành bảo trì hoặc tháo lắp van, cần ngắt hoàn toàn nguồn khí nén và môi chất trong đường ống, đồng thời xả hết áp suất còn lại trong hệ thống. Trước khi tháo bộ truyền động hoặc thân van, phải đảm bảo môi chất bên trong đã được xả sạch. Đối với các môi chất nhiệt độ cao, áp suất cao, dễ cháy nổ, độc hại hoặc có tính ăn mòn, cần thực hiện các biện pháp an toàn như làm sạch, thay thế môi chất hoặc xả áp hoàn toàn trước khi thao tác.

Đối với môi chất nhiệt độ cao như hơi nóng, cần sử dụng gioăng chịu nhiệt chuyên dụng và chú ý khả năng tản nhiệt của thân van nhằm tránh ảnh hưởng đến bộ truyền động khí nén. Với môi trường ăn mòn, nên sử dụng thân van inox 316/316L kết hợp gioăng PTFE để tăng độ bền và khả năng chống hóa chất. Trong ngành thực phẩm và dược phẩm, van cần đáp ứng tiêu chuẩn vệ sinh và nên sử dụng dung dịch vệ sinh đạt chuẩn thực phẩm khi làm sạch hệ thống.

Khi van không được sử dụng trong thời gian dài, cần đóng các van đầu vào và đầu ra của hệ thống, xả sạch môi chất còn lại trong đường ống, vệ sinh bên trong thân van và bôi lớp chống gỉ phù hợp. Đồng thời cần xả hết khí nén bên trong bộ truyền động để tránh ảnh hưởng đến lò xo và gioăng làm kín trong quá trình lưu trữ.

Van y xiên điều khiển khí nén tác động đơn thường chỉ có một cổng cấp khí và hoạt động dựa trên lực hồi của lò xo để thực hiện chức năng đóng hoặc mở van. Loại này được chia thành hai dạng chính là thường mở và thường đóng, phù hợp với nhiều yêu cầu vận hành và điều khiển tự động khác nhau.

Phân loại và thông số ứng dụng thực tế van y xiên điều khiển khí nén

Van y xiên điều khiển khí nén tác động kép thường sử dụng bộ truyền động có hai cổng cấp khí. Nguyên lý hoạt động của loại này là sử dụng khí nén để điều khiển trực tiếp trạng thái đóng/mở của van. Khi cấp khí vào một phía của piston, van sẽ mở; khi cấp khí vào phía còn lại, van sẽ đóng. Nhờ cơ chế điều khiển bằng khí nén ở cả hai chiều, van có tốc độ phản hồi nhanh, lực vận hành ổn định và phù hợp với các hệ thống tự động hóa liên tục.

Van y xiên điều khiển khí nén có thể được phân loại theo kiểu kết nối đường ống như sau:

Van y xiên ren trong khí nén inox

Van y xiên clamp (kẹp nhanh) khí nén inox

Van y xiên mặt bích khí nén inox

Theo yêu cầu sử dụng thực tế, van cũng được phân loại thành:

Van y xiên ren trong khí nén inox toàn thân

Van y xiên clamp khí nén inox toàn thân

Van y xiên mặt bích khí nén inox toàn thân

Thông số kỹ thuật ứng dụng thực tế

Áp suất làm việc: 0 – 2.5 MPa

Nhiệt độ môi chất:

Loại tiêu chuẩn: -20℃ ~ +180℃

Loại nhiệt độ cao: -20℃ ~ +300℃

Nhiệt độ môi trường: -10℃ ~ +60℃

Kích thước van ren trong khí nén inox: DN15 – DN65

Kích thước van clamp khí nén inox: DN15 – DN65

Kích thước van mặt bích khí nén inox: DN15 – DN125

Vật liệu chế tạo:

Thân van: Inox 304 / Inox 316

Vật liệu làm kín: PTFE (Polytetrafluoroethylene)

Vỏ bộ truyền động: Polyamide hoặc inox

Môi chất sử dụng

Khí trung tính

Khí nén

Nước sạch

Dầu

Axit nitric

Axit axetic

Chất lỏng công nghiệp thông thường

Môi chất ngành sữa và thực phẩm

Kiểu kết nối van y xiên điều khiển khí nén

Van y xiên điều khiển khí nén hỗ trợ nhiều dạng kết nối khác nhau như:

Nối ren

Clamp (kẹp nhanh)

Mặt bích

Hàn

Thông số sản phẩm thực tế

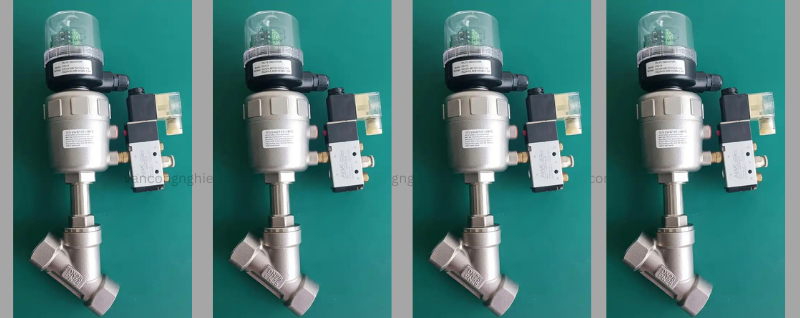

Tên sản phẩm: Van y xiên điều khiển khí nén ren trong

Kích thước: DN10 – DN100

Áp suất danh nghĩa: PN1 – PN25

Nhiệt độ làm việc: -10℃ ~ +320℃

Ứng dụng thực tế van y xiên điều khiển khí nén

Van y xiên điều khiển khí nén được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp như:

Hệ thống dầu khí và hóa dầu

Nhà máy hóa chất

Công nghiệp nhẹ

Dây chuyền chế biến sữa

Thiết bị sản xuất bia và nước giải khát

Nhà máy dược phẩm

Hệ thống xử lý nước

Thiết bị tự động hóa công nghiệp

Nhờ khả năng chịu nhiệt, chống ăn mòn và vận hành ổn định, van y xiên điều khiển khí nén là giải pháp phù hợp cho các hệ thống yêu cầu đóng mở nhanh, lưu lượng lớn và độ kín cao.
