Cài đặt áp suất van an toàn bình chứa khí Áp suất cài đặt van an toàn trên bình chứa khí – Hướng dẫn thực tế tại Việt Nam

Van an toàn là thiết bị quan trọng bảo vệ bình chứa khí khỏi quá áp, ngăn ngừa nguy cơ cháy nổ, hỏng thiết bị và đảm bảo an toàn cho người vận hành. Một trong những yếu tố then chốt quyết định hiệu quả bảo vệ là áp suất cài đặt van an toàn. Nếu cài đặt không chính xác, van có thể mở quá sớm hoặc không mở kịp thời, gây rủi ro lớn cho hệ thống.

Tại Việt Nam, áp suất cài đặt van an toàn thường được thiết lập dựa trên áp suất thiết kế của bình, áp suất vận hành bình thường và các yêu cầu pháp lý. Thông thường, áp suất này được đặt 1,05 – 1,1 lần áp suất vận hành, nhưng không được vượt quá áp suất thiết kế, đảm bảo bình khí không bị biến dạng hoặc vỡ trước khi van hoạt động.

Nguyên tắc kỹ thuật sử dụng van an toàn trong thực tế

Áp suất cài đặt phải an toàn và hợp lý. Nguyên tắc cơ bản là:

• Áp suất cài đặt ≤ áp suất thiết kế của bình
• Nếu vượt quá, bình chứa có thể hư hỏng trước khi van xả áp kịp thời.
• Trong thực tế công nghiệp tại Việt Nam, áp suất cài đặt thường được tính dựa trên:
• Áp suất làm việc bình thường (Operating Pressure)
• Môi trường và loại khí: khí độc, dễ cháy hoặc có giá trị cần tăng biên độ an toàn để hạn chế rò rỉ ngoài ý muốn
• Điều kiện nhiệt độ: tại môi trường nhiệt độ cao, áp suất cài đặt thường được hiệu chỉnh cao hơn một chút để bù giãn nở nhiệt
• Ví dụ: Bình chứa khí có áp suất làm việc 0,8 MPa, áp suất cài đặt van an toàn được đặt 0,84 – 0,88 MPa.

Biên độ áp suất khuyến nghị theo dung tích và áp lực

• Áp suất làm việc của bình Biên độ an toàn / vận hành Ghi chú
• < 0,1 MPa Theo yêu cầu thiết kế đặc thù Bình nhỏ, van mini
• 0,1 – 0,5 MPa ≥ 0,05 MPa Bình gas dân dụng, khí nén nhỏ
• 0,5 – 10 MPa ≥ 10% áp suất danh định Bình công nghiệp, nhà máy hóa chất
• 10 – 35 MPa ≥ 7% áp suất danh định Hệ thống hơi, khí áp lực cao

Ghi chú:

• Áp suất danh định là áp suất thiết kế của bình chịu áp lực.
• Biên độ vận hành là khoảng chênh lệch giữa áp suất cài đặt và áp suất bình thường, giúp van mở kịp thời khi xảy ra quá áp.
• Các tiêu chuẩn cũng quy định rõ:
• GB150.1 – GB150.4: Van không được vượt quá áp suất thiết kế của bình.
• TSG 21-2016: Yêu cầu hiệu chuẩn định kỳ để đảm bảo van xả chính xác.

Lý do phải điều chỉnh áp suất chính xác

• Ngăn van mở sớm, tránh ảnh hưởng đến hoạt động bình thường
• Đảm bảo xả áp kịp thời khi áp suất vượt mức, ngăn nguy cơ nổ
• Với môi chất dễ cháy hoặc độc hại, cần tăng khoảng cách giữa áp suất vận hành và áp suất cài đặt để giảm rò rỉ ngoài ý muốn
• Trong môi trường nhiệt độ cao, cần hiệu chỉnh để bù giãn nở nhiệt, đảm bảo van mở đúng áp suất mục tiêu

Phương pháp điều chỉnh áp suất van an toàn

Chuẩn bị

• Tháo nắp van, làm sạch khu vực
• Nới lỏng đai ốc khóa lò xo
• Đảm bảo áp suất đầu vào < 90% áp suất cài đặt dự kiến
• Điều chỉnh
• Xoay vít theo chiều kim đồng hồ → tăng lực nén → tăng áp suất cài đặt
• Xoay ngược chiều kim đồng hồ → giảm lực nén → giảm áp suất cài đặt

Kiểm tra

• Tăng áp suất đến mức cài đặt
• Xác nhận van mở đúng giá trị
• Siết chặt đai ốc và đóng nắp lại

Lưu ý: Nếu áp suất cần vượt phạm vi lò xo, phải thay lò xo tương ứng và cập nhật nhãn áp suất mới.

Ứng dụng thực tế tại van an toàn tại Việt Nam

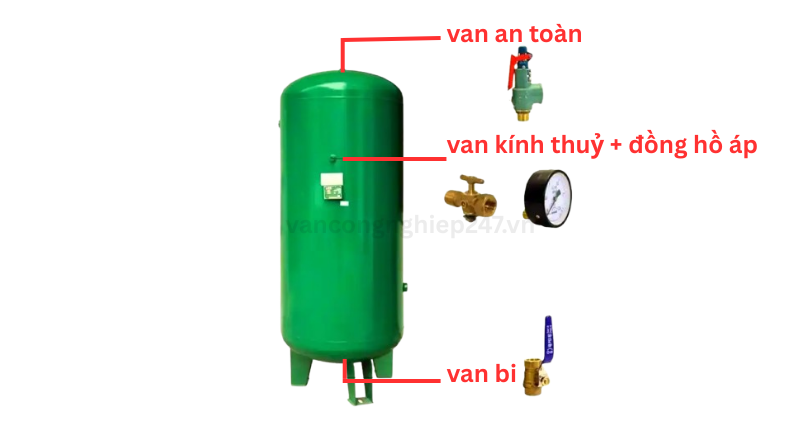

• Van an toàn được sử dụng phổ biến trong:
• Bình gas dân dụng
• Bình khí nén trong xưởng cơ khí
• Bình chứa khí công nghiệp tại nhà máy hóa chất
• Hệ thống hơi và khí nén áp lực cao trong nhà máy sản xuất

Lưu ý kỹ thuật khi vận hành tại Việt Nam

• Biên độ áp suất phải tính đến đặc tính của khí nén, gas hóa lỏng hoặc khí độc hại
• Đối với bình đặt trong nhà xưởng nhiệt độ cao, áp suất cài đặt cần hiệu chỉnh theo nhiệt độ môi trường
• Kiểm định định kỳ là bắt buộc theo:
• QCVN 01:2008/BLĐTBXH
• TCVN 6251

Kết luận: Áp suất cài đặt van an toàn là yếu tố sống còn để đảm bảo an toàn cho bình chứa khí và người vận hành. Việc tính toán và cài đặt phải dựa trên:

• Áp suất thiết kế của bình
• Áp suất vận hành bình thường
• Điều kiện môi trường và loại khí
• Các tiêu chuẩn pháp lý Việt Nam và quốc tế
• Thực hiện đúng các nguyên tắc này giúp:
• Ngăn ngừa van mở đột ngột, tránh gián đoạn vận hành
• Xả áp kịp thời, bảo vệ bình và hệ thống
• Giảm thiểu rủi ro trong nhà máy công nghiệp và hệ thống bình chịu áp lực
