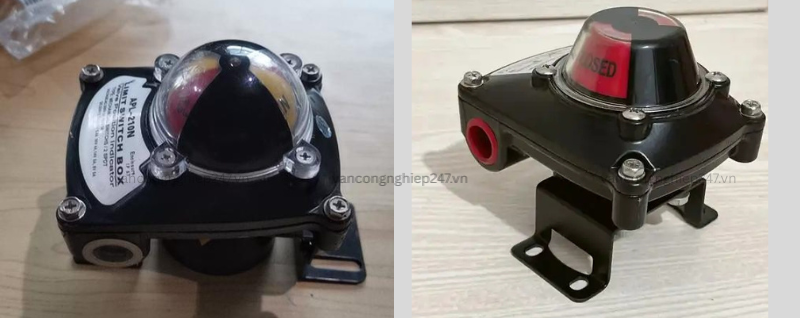

Limit Switch Box

Limit Switch Box là thiết bị dùng để giám sát và xác nhận trạng thái đóng/mở của van trong các hệ thống điều khiển tự động. Đây là thiết bị hiện trường được lắp đặt trên van hoặc bộ truyền động để phát hiện vị trí làm việc của van. Limit Switch Box xuất tín hiệu trạng thái mở hoặc đóng dưới dạng tín hiệu chuyển mạch, được PLC hoặc hệ thống điều khiển tiếp nhận và xử lý. Sau khi tín hiệu được xác nhận, hệ thống sẽ thực hiện các bước điều khiển tiếp theo. Ngoài ra, thiết bị còn được sử dụng như một bộ phận khóa liên động an toàn và cảnh báo từ xa trong các hệ thống tự động hóa công nghiệp. Thiết kế của sản phẩm thường đáp ứng tiêu chuẩn bảo vệ IP67, tiêu chuẩn ISO 5211 và tiêu chuẩn NAMUR. Limit Switch Box được chia thành hai dạng chính là loại hành trình tuyến tính và loại hành trình góc, với các tùy chọn đầu ra đơn hoặc đầu ra kép. Một số dòng sản phẩm cao cấp còn đạt chứng nhận an toàn SIL3 và chứng nhận chống nước sâu IP68.

Limit Switch Box hoạt động bằng cách nhận chuyển động quay từ trục van hoặc trục phản hồi của bộ truyền động. Khi van thay đổi vị trí, cam bên trong thiết bị sẽ tác động lên các công tắc vi mô, làm đóng hoặc mở các tiếp điểm điện và truyền tín hiệu trạng thái ra bên ngoài thông qua đầu nối dây. Thiết bị có cấp bảo vệ lên đến IP67 và thường hoạt động trong dải nhiệt độ môi trường từ -35℃ đến +70℃. Limit Switch Box có thể được lắp trực tiếp trên bộ truyền động theo tiêu chuẩn VDI/VDE 3845. Bên ngoài thiết bị được trang bị chỉ thị vị trí trực quan với màu sắc tương phản cao, giúp người vận hành dễ dàng quan sát trạng thái van từ nhiều góc độ khác nhau. Vị trí công tắc có thể được điều chỉnh thông qua cơ cấu cam, spline và lò xo, bảo đảm độ chính xác trong quá trình vận hành. Một số model còn cho phép tích hợp van điện từ để tạo thành một cụm điều khiển đồng bộ và thuận tiện hơn trong sử dụng.

Thông số kỹ thuật Limit Switch Box

• Cấp bảo vệ: IP65, IP67, IP68 (tùy chọn)
• Tiêu chuẩn lắp đặt: NAMUR, ISO 5211, VDI/VDE 3845
• Nhiệt độ làm việc: -20°C đến +80°C
• Vật liệu vỏ: Hợp kim nhôm đúc hoặc inox SS304/SS316
• Loại công tắc: SPDT, DPDT, công tắc tiệm cận, công tắc từ
• Tín hiệu đầu ra: ON/OFF, tiếp điểm khô, tùy chọn 4–20mA
• Cổng đấu dây: G1/2″, NPT1/2″, M20×1.5
• Điện áp tiếp điểm: AC 220V, DC 24V
• Chứng nhận: CE, ATEX, IECEx (phiên bản chống cháy nổ)
• Chỉ thị vị trí: Mở/Đóng hiển thị trực quan 360°
• Màu sắc chỉ thị: Đỏ (đóng), vàng hoặc xanh (mở)
• Khả năng chống ăn mòn cao, phù hợp môi trường công nghiệp khắc nghiệt.

Giới thiệu sản phẩm limit Switch Box

◆ Bộ chỉ thị vị trí 3D giúp hiển thị trạng thái đóng/mở của van một cách trực quan và dễ quan sát từ nhiều hướng khác nhau.

◆ Vỏ được chế tạo từ hợp kim nhôm đúc phủ sơn tĩnh điện, thiết kế nhỏ gọn, tính thẩm mỹ cao, giúp giảm kích thước tổng thể của cụm van và đảm bảo độ bền vận hành lâu dài.

◆ Trang bị hai cổng đấu dây chuẩn 1/2″ NPT, thuận tiện cho việc kết nối hệ thống điện điều khiển.

◆ Tích hợp thiết bị phản hồi tín hiệu vị trí van chính xác và ổn định.

◆ Trạng thái hoạt động của công tắc được nhận biết rõ ràng thông qua bộ chỉ thị vị trí bên ngoài.

◆ Bo mạch bên trong được thiết kế với 8 chân tiếp điểm theo tiêu chuẩn công tắc vi mô. Hỗ trợ tùy chọn công tắc DPDT, cảm biến tiệm cận, công tắc từ và khả năng kết nối trực tiếp với van điện từ.

◆ Cơ cấu cam điều chỉnh nhanh (Quick Set Cam). Cam được cố định bằng rãnh then và lò xo, cho phép điều chỉnh vị trí công tắc nhanh chóng mà không cần sử dụng dụng cụ chuyên dụng.

◆ Sử dụng bảng mạch PCB thay cho hệ thống dây dẫn truyền thống, giúp hạn chế nguy cơ đoản mạch và nâng cao độ tin cậy vận hành.

◆ Nhiệt độ môi trường làm việc: -25℃ đến +85℃. Cấp bảo vệ tiêu chuẩn IP67, tùy chọn IP68. Cấp chống cháy nổ ExdIIBT6, EExdIICT6, phù hợp tiêu chuẩn EN50014 và EN50018.

◆ Hai cổng đấu dây với các tiếp điểm tiêu chuẩn, giúp việc đấu nối nhanh chóng, an toàn và thuận tiện.

◆ Giá đỡ lắp đặt đa năng theo tiêu chuẩn NAMUR và ISO 5211, cho phép lắp đặt dễ dàng trên hầu hết các bộ truyền động quay hiện nay.

◆ Bu lông chống rơi được cố định trên nắp hộp, giúp tránh thất lạc trong quá trình tháo lắp và bảo trì.

◆ Thiết kế lắp đặt thuận tiện với trục truyền động bằng thép không gỉ và giá đỡ tiêu chuẩn NAMUR.

◆ Khả năng chống ăn mòn cao, phù hợp với nhiều môi trường công nghiệp khác nhau.

◆ Bề mặt được phủ lớp sơn polyester màu đen có độ bền cao và khả năng chống chịu thời tiết tốt.

◆ Khung giá đỡ có thể được chế tạo bằng thép không gỉ SS304 theo yêu cầu sử dụng.

◆ Có sẵn phiên bản tiêu chuẩn và phiên bản chống cháy nổ để đáp ứng nhiều điều kiện làm việc khác nhau.

◆ Các công tắc được lắp đặt độc lập, giúp việc kiểm tra, bảo trì và thay thế trở nên đơn giản hơn.

◆ Thiết kế chắc chắn, nhỏ gọn với thân hộp bằng hợp kim nhôm đúc có độ bền cơ học cao.

◆ Cơ cấu cam điều chỉnh nhanh sử dụng lò xo cố định, không yêu cầu dụng cụ hỗ trợ khi cài đặt.

◆ Sau khi thiết lập ban đầu, không cần hiệu chỉnh bổ sung trong quá trình sử dụng thông thường.

◆ Dễ dàng lắp đặt với trục truyền động và giá đỡ bằng thép không gỉ theo tiêu chuẩn NAMUR.

◆ Các lỗ lắp đặt trên giá đỡ được bố trí hợp lý, giúp rút ngắn thời gian thi công và lắp ráp.

Lịch sử phát triển limit Switch Box

Limit Switch Box là thiết bị hiện trường được sử dụng trong các hệ thống điều khiển tự động để giám sát và phản hồi trạng thái đóng/mở của van. Thiết bị này bao gồm hai nhóm chính là Limit Switch Box cơ khí và Limit Switch Box cảm ứng, trong đó dòng cảm ứng thường được chia thành loại cảm biến từ và cảm biến tiệm cận. Nhờ khả năng truyền tín hiệu chính xác về trung tâm điều khiển, Limit Switch Box ngày càng được ứng dụng rộng rãi trong các hệ thống van tự động hóa công nghiệp. [8]

Nhiều doanh nghiệp quốc tế như UNIWO (Anh) đã tập trung nghiên cứu, phát triển và sản xuất các thiết bị điều khiển van, trong đó có Limit Switch Box với nhiều chủng loại và tiêu chuẩn khác nhau. [2] Bên cạnh đó, các báo cáo phân tích thị trường chuyên ngành (chẳng hạn như các nghiên cứu về thị trường Limit Switch Box giai đoạn 2025–2030) cho thấy nhu cầu sử dụng thiết bị này đang tăng trưởng mạnh trong các lĩnh vực dầu khí, hóa chất, xử lý nước, thực phẩm, dược phẩm và tự động hóa công nghiệp. Các nghiên cứu cũng đánh giá toàn diện về triển vọng thị trường, doanh nghiệp chủ chốt và chính sách phát triển liên quan đến ngành Limit Switch Box trong tương lai.

Nguyên lý hoạt động limit Switch Box

Limit Switch Box là thiết bị hiện trường được sử dụng trong các hệ thống điều khiển tự động để giám sát và phản hồi trạng thái đóng/mở của van. Thiết bị xuất tín hiệu vị trí van dưới dạng tín hiệu chuyển mạch (tiếp điểm), sau đó được bộ điều khiển PLC hoặc hệ thống điều khiển trung tâm tiếp nhận và xử lý. Sau khi tín hiệu được xác nhận, hệ thống sẽ thực hiện các bước điều khiển tiếp theo theo chương trình đã cài đặt.

Limit Switch Box bao gồm hai dạng chính là loại cơ khí và loại cảm biến. Đối với loại cơ khí, thiết bị sử dụng công tắc vi mô (micro switch), trong đó bộ cam tác động trực tiếp lên cụm công tắc để tạo tín hiệu phản hồi vị trí. Đối với loại cảm biến, thiết bị có thể sử dụng cảm biến từ hoặc cảm biến tiệm cận để phát hiện vị trí van thông qua sự thay đổi của từ trường hoặc trường cảm ứng mà không cần tiếp xúc cơ học trực tiếp.

Sự dịch chuyển góc của van được truyền đến Limit Switch Box APL-410 thông qua kết nối đồng trục hoặc trục phản hồi. Khi trục quay theo góc mở của van, cơ cấu cam bên trong sẽ tác động lên công tắc vi mô, làm đóng hoặc mở các tiếp điểm điện tương ứng. Tín hiệu trạng thái sau đó được truyền ra bên ngoài thông qua các đầu nối dây, giúp hệ thống điều khiển xác định chính xác vị trí đóng hoặc mở của van và thực hiện các chức năng giám sát, cảnh báo hoặc điều khiển tự động.

Phân loại và các loại limit Switch Box

Limit Switch Box có thể được phân loại theo nguyên lý hoạt động, cấp độ bảo vệ và chứng nhận, phương thức hành trình, dạng tín hiệu đầu ra cũng như cấu hình chức năng chuyển mạch.

Theo nguyên lý hoạt động, Limit Switch Box được chia thành các loại cơ khí, cảm ứng, từ tính và công nghệ lai. Loại cơ khí sử dụng công tắc vi mô (micro switch) để phát hiện vị trí van thông qua cơ cấu cam tác động trực tiếp lên tiếp điểm. Các cấu hình phổ biến gồm SPST (một cực một vị trí), SPDT (một cực hai vị trí) và DPDT (hai cực hai vị trí). Loại cảm ứng hoạt động không cần tiếp xúc cơ học, sử dụng cảm biến tiệm cận để phát hiện sự thay đổi của trường điện từ hoặc từ trường. Loại từ tính sử dụng công tắc từ (reed switch) phản ứng với nam châm gắn trên cơ cấu truyền động. Ngoài ra còn có các dòng sử dụng công nghệ kết hợp, tích hợp nhiều nguyên lý phát hiện nhằm nâng cao độ chính xác, độ bền và khả năng làm việc trong môi trường khắc nghiệt mà không cần tiếp xúc vật lý trực tiếp.

Theo cấp độ bảo vệ và chứng nhận, Limit Switch Box được chia thành loại tiêu chuẩn, loại chống cháy nổ và loại chống ăn mòn. Các dòng tiêu chuẩn thường đạt các cấp bảo vệ như IP65, IP67, NEMA4 hoặc NEMA4X, phù hợp với môi trường công nghiệp thông thường. Dòng chống cháy nổ được thiết kế cho khu vực có nguy cơ phát sinh khí hoặc bụi dễ cháy, đáp ứng các tiêu chuẩn như ATEX, IECEx, Exd IIB T6, Exd IIC T6 hoặc Exia IIC T6. Đối với môi trường có độ ăn mòn cao, thiết bị thường được chế tạo từ thép không gỉ SS304 hoặc SS316 và được xử lý bề mặt đặc biệt để tăng khả năng chống hóa chất và hơi muối.

Theo phương thức hành trình, Limit Switch Box được chia thành loại hành trình tuyến tính và loại hành trình góc. Loại hành trình góc thường được sử dụng cho van bi, van bướm và các bộ truyền động quay. Trong khi đó, loại hành trình tuyến tính phù hợp với van cầu, van cổng hoặc các cơ cấu truyền động tuyến tính.

Theo dạng tín hiệu đầu ra, thiết bị có thể được chia thành loại đầu ra đơn và đầu ra kép. Tùy theo yêu cầu điều khiển, người dùng có thể lựa chọn tín hiệu phản hồi trạng thái mở, trạng thái đóng hoặc đồng thời cả hai trạng thái.

Theo cấu hình và chức năng chuyển mạch, Limit Switch Box có thể được trang bị công tắc cơ khí, công tắc tiệm cận cảm ứng, công tắc từ, công tắc DPDT đa tiếp điểm hoặc bộ truyền vị trí liên tục. Một số model còn hỗ trợ tín hiệu analog 4–20mA hoặc tín hiệu số để truyền dữ liệu vị trí van về PLC, DCS hoặc các hệ thống điều khiển trung tâm, đáp ứng yêu cầu giám sát và tự động hóa trong nhiều lĩnh vực công nghiệp khác nhau.

Thiết kế sản phẩm limit Switch Box

Thiết kế của Limit Switch Box tập trung vào cấu trúc nhỏ gọn, độ bền cao và khả năng làm việc ổn định trong các môi trường công nghiệp khắc nghiệt. Thiết bị thường được chế tạo với vỏ hợp kim nhôm đúc nguyên khối, phủ sơn tĩnh điện hoặc lớp phủ polyester nhằm tăng khả năng chống ăn mòn, chống va đập và nâng cao tuổi thọ sử dụng. Đối với các ứng dụng đặc biệt trong môi trường hóa chất, thực phẩm hoặc ngoài khơi, một số model được sản xuất bằng thép không gỉ như SS304 hoặc SS316 để tăng khả năng chống ăn mòn.

Các thành phần bên trong của Limit Switch Box thường được thiết kế với hai dạng chính là công tắc cơ khí và công tắc cảm biến. Loại cơ khí sử dụng công tắc vi mô (micro switch) có độ tin cậy cao, trong khi loại cảm biến sử dụng công tắc tiệm cận từ tính hoặc cảm ứng để phát hiện vị trí van mà không cần tiếp xúc trực tiếp, giúp giảm hao mòn trong quá trình vận hành.

Đối với các dòng Limit Switch Box chống cháy nổ, thiết kế phải đáp ứng các tiêu chuẩn quốc tế nghiêm ngặt như IECEx, ATEX, Ex d, Ex ia và các tiêu chuẩn chống cháy nổ bụi công nghiệp. Thiết bị được chế tạo nhằm đảm bảo an toàn khi hoạt động trong môi trường chứa khí, hơi hoặc bụi dễ cháy nổ. Cấp bảo vệ phổ biến đạt IP65, IP67 hoặc IP68, giúp chống bụi và chống nước hiệu quả trong điều kiện làm việc ngoài trời.

Các đặc điểm thiết kế nổi bật bao gồm bộ chỉ thị vị trí trực quan với màu sắc tương phản cao giúp người vận hành dễ dàng nhận biết trạng thái đóng hoặc mở của van từ nhiều góc quan sát khác nhau. Hệ thống cam lò xo cho phép điều chỉnh nhanh mà không cần dụng cụ chuyên dụng, giúp tiết kiệm thời gian lắp đặt và bảo trì. Ngoài ra, thiết bị còn được trang bị bu lông chống lỏng nhằm hạn chế hiện tượng rung động làm ảnh hưởng đến độ ổn định của hệ thống.

Bên trong thiết bị thường sử dụng khối đầu nối đa tiếp điểm, phổ biến là loại 8 chân tiêu chuẩn, hỗ trợ kết nối với nhiều loại công tắc và thiết bị điều khiển khác nhau. Giao diện lắp đặt được thiết kế theo các tiêu chuẩn quốc tế như NAMUR, VDI/VDE 3845 và ISO 5211, giúp Limit Switch Box dễ dàng lắp đặt trên hầu hết các bộ truyền động khí nén hoặc điện hiện có trên thị trường.

Ưu điểm limit Switch Box

Các Limit Switch Box thường được trang bị bộ chỉ thị vị trí trực quan hai chiều hoặc ba chiều, sử dụng màu sắc tương phản cao giúp người vận hành dễ dàng nhận biết trạng thái đóng hoặc mở của van từ nhiều góc quan sát khác nhau. Thông thường, màu xanh lá hoặc màu vàng biểu thị trạng thái mở, trong khi màu đỏ biểu thị trạng thái đóng, giúp việc giám sát tại hiện trường trở nên nhanh chóng và chính xác.

Thiết kế của Limit Switch Box tuân thủ các tiêu chuẩn quốc tế như NAMUR, VDI/VDE 3845 và ISO 5211, cho phép lắp đặt tương thích với nhiều loại bộ truyền động khí nén và bộ truyền động điện khác nhau. Giá đỡ lắp đặt và trục truyền động thường được chế tạo từ thép không gỉ, đảm bảo độ bền cơ học cao và khả năng chống ăn mòn tốt. Ngoài ra, thiết bị còn được trang bị bu lông chống lỏng nhằm duy trì độ ổn định trong môi trường có rung động liên tục.

Vỏ thiết bị thường được sản xuất từ hợp kim nhôm đúc nguyên khối với lớp phủ polyester hoặc sơn tĩnh điện, giúp tăng khả năng chống ăn mòn và chống tác động từ môi trường bên ngoài. Thiết bị có thể hoạt động ổn định trong dải nhiệt độ rộng từ -25°C đến 85°C hoặc từ -35°C đến 70°C tùy từng model. Cấp bảo vệ phổ biến đạt IP65, IP67 hoặc IP68, đồng thời nhiều dòng sản phẩm còn đáp ứng các tiêu chuẩn chống cháy nổ như Ex d IIB T6, Ex d IIC T6 hoặc các tiêu chuẩn tương đương, phù hợp với môi trường dễ cháy nổ.

Bên trong thiết bị sử dụng hệ thống đầu nối đa tiếp điểm, phổ biến là khối terminal 8 chân tiêu chuẩn, hỗ trợ kết nối linh hoạt với các hệ thống điều khiển tự động. Thiết bị thường được trang bị hai cổng đấu dây với nhiều chuẩn kết nối như NPT, G1/2, M20×1.5 hoặc các chuẩn công nghiệp khác, đáp ứng đa dạng yêu cầu lắp đặt thực tế.

Các loại công tắc bên trong cũng rất đa dạng, bao gồm công tắc cơ khí dạng micro switch như SPDT hoặc DPDT và các loại cảm biến tiệm cận từ tính, cảm ứng không tiếp xúc. Nhờ đó, Limit Switch Box có thể đáp ứng nhiều yêu cầu điều khiển và giám sát khác nhau trong hệ thống tự động hóa công nghiệp.

Một đặc điểm nổi bật khác là cơ cấu cam lò xo hoặc cam điều chỉnh nhanh. Hệ thống này được lắp bằng rãnh then và lò xo, cho phép điều chỉnh vị trí kích hoạt công tắc một cách nhanh chóng mà không cần sử dụng dụng cụ chuyên dụng, giúp giảm thời gian cài đặt và bảo trì thiết bị.

Thông số sản phẩm chung limit Switch Box

Cấp bảo vệ: IP65, IP67, NEMA4, NEMA4X; một số model cao cấp có thể đạt IP68, phù hợp với môi trường ngoài trời và điều kiện làm việc khắc nghiệt.

Tiêu chuẩn và chứng nhận: Tuân thủ các tiêu chuẩn lắp đặt công nghiệp như NAMUR, ISO 5211, VDI/VDE 3845, EN 50014, EN 50018. Các phiên bản chống cháy nổ đáp ứng các chứng nhận quốc tế như ATEX, IECEx và các tiêu chuẩn Ex d, Ex ia.

Nhiệt độ môi trường làm việc: -20°C đến +80°C; một số phiên bản đặc biệt có thể hoạt động trong dải nhiệt độ rộng hơn tùy theo yêu cầu ứng dụng.

Cổng đấu dây: Hỗ trợ nhiều chuẩn kết nối như 2-G1/2″, NPT1/2″, PF1/2″, PT1/2″, M20×1.5, PG13.5; tùy chọn các giao diện G3/4″ và NPT3/4″ cho các hệ thống đặc biệt.

Đầu nối tín hiệu: Khối terminal 8 điểm tiêu chuẩn, hỗ trợ tiết diện dây từ 0,08 đến 2,5 mm². Thường được bố trí sẵn các chân đấu nối cho công tắc giới hạn, cảm biến và van điện từ.

Chỉ báo vị trí: Thiết kế chỉ thị trực quan với màu sắc tương phản cao; thông thường màu đỏ biểu thị trạng thái đóng và màu vàng hoặc xanh lá cây biểu thị trạng thái mở.

Loại công tắc: Hỗ trợ nhiều cấu hình như công tắc cơ khí SPST, SPDT, DPDT, công tắc từ, công tắc tiệm cận cảm ứng và công tắc tiệm cận từ tính. Một số model còn hỗ trợ bộ truyền tín hiệu vị trí analog 4–20mA.

Thông số tiếp điểm: Tải định mức phổ biến DC 6A/24VDC hoặc AC 10A/220VAC. Dải dòng làm việc thường từ 0,6A đến 16A tùy loại công tắc được sử dụng.

Lớp phủ bề mặt: Sơn polyester, sơn tĩnh điện hoặc lớp phủ nylon chống ăn mòn. Màu sắc phổ biến gồm đen, đỏ, xanh lá, xanh dương, vàng và bạc.

Kích thước tham khảo: Khoảng 120 × 120 × 103 mm (tùy model và nhà sản xuất).

Khối lượng: Khoảng 1,6 kg.

Trục truyền động: Trang bị trục tiêu chuẩn 17 mm hoặc tùy chọn trục mở rộng để phù hợp với nhiều loại bộ truyền động khí nén và điện khác nhau.

Vật liệu chế tạo: Vỏ hợp kim nhôm đúc sơn phủ chống ăn mòn; tùy chọn thép không gỉ SS304 hoặc SS316 cho môi trường có tính ăn mòn cao.

Kiểu lắp đặt: Tương thích với các bộ truyền động quay theo tiêu chuẩn NAMUR và ISO 5211, cho phép lắp đặt nhanh chóng và dễ dàng trong các hệ thống van tự động.

Ứng dụng limit Switch Box

Limit Switch Box là thiết bị quan trọng trong các hệ thống điều khiển tự động, được sử dụng để giám sát và phản hồi trạng thái đóng hoặc mở của van. Thiết bị gửi tín hiệu điện về PLC, DCS hoặc các hệ thống điều khiển trung tâm, giúp xác nhận vị trí van và thực hiện các bước điều khiển tiếp theo trong quy trình vận hành tự động.

Ngoài chức năng phản hồi trạng thái van, Limit Switch Box còn được sử dụng như một thiết bị khóa liên động (interlock), cảnh báo từ xa và giám sát an toàn trong các hệ thống điều khiển công nghiệp. Nhờ khả năng truyền tín hiệu chính xác và ổn định, thiết bị góp phần nâng cao độ tin cậy và mức độ tự động hóa của toàn bộ hệ thống.

Limit Switch Box được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp như:

Hệ thống dầu khí và hóa dầu.

Nhà máy hóa chất và phân bón.

Nhà máy nhiệt điện, thủy điện và điện khí.

Hệ thống xử lý nước và nước thải.

Ngành thực phẩm, đồ uống và dược phẩm.

Hệ thống khí nén, hơi nước và năng lượng.

Các dây chuyền sản xuất tự động trong công nghiệp chế tạo.

Đối với các khu vực có nguy cơ cháy nổ cao, Limit Switch Box chống cháy nổ là lựa chọn được sử dụng phổ biến. Các thiết bị này được thiết kế đáp ứng các tiêu chuẩn chống cháy nổ quốc tế như ATEX, IECEx và Ex d, giúp đảm bảo an toàn khi lắp đặt trong môi trường có khí gas, hơi dung môi, bụi dễ cháy hoặc các khu vực nguy hiểm khác.

Với thiết kế nhỏ gọn, độ bền cao, khả năng chống nước, chống bụi và chống ăn mòn tốt, Limit Switch Box là giải pháp hiệu quả để giám sát vị trí van và đảm bảo vận hành an toàn cho các hệ thống tự động hóa hiện đại.

Cài đặt và Sử dụng limit Switch Box

Trước khi tiến hành lắp đặt, đấu dây hoặc bảo trì Limit Switch Box, cần ngắt hoàn toàn nguồn điện để đảm bảo an toàn. Đối với các phiên bản chống cháy nổ, đường kính ngoài của cáp nên nằm trong khoảng Ø7–8 mm. Đai ốc siết cáp phải được vặn chặt để vòng đệm kín ôm sát lớp vỏ cáp, đảm bảo khả năng chống nước và chống bụi của thiết bị. Các cổng đấu dây không sử dụng phải được bịt kín bằng nút bịt chuyên dụng nhằm duy trì cấp bảo vệ của hộp công tắc.

Limit Switch Box thường được lắp trực tiếp trên bộ truyền động khí nén hoặc bộ truyền động điện của van. Giá đỡ lắp đặt và trục truyền động cần tuân thủ các tiêu chuẩn NAMUR, ISO 5211 và VDI/VDE 3845 để đảm bảo khả năng tương thích với các loại bộ truyền động tiêu chuẩn trong công nghiệp.

Các bước cài đặt và hiệu chỉnh

Đưa van về vị trí đóng hoàn toàn.

Điều chỉnh cam màu đỏ hoặc cam tương ứng với vị trí đóng cho đến khi công tắc hành trình đóng phát tín hiệu chính xác.

Đưa van về vị trí mở hoàn toàn.

Điều chỉnh cam màu vàng hoặc cam tương ứng với vị trí mở cho đến khi công tắc hành trình mở phát tín hiệu chính xác.

Vận hành van đóng mở nhiều lần để kiểm tra độ ổn định và độ chính xác của tín hiệu phản hồi.

Xác nhận tín hiệu từ Limit Switch Box được truyền chính xác về PLC, DCS hoặc hệ thống điều khiển trung tâm.

Lưu ý khi sử dụng

Đảm bảo hộp công tắc được lắp đặt đúng hướng và chắc chắn trên bộ truyền động.

Kiểm tra định kỳ độ kín của các đầu nối cáp và nắp hộp để duy trì cấp bảo vệ IP65, IP67 hoặc IP68.

Không tự ý thay đổi kết cấu bên trong thiết bị khi chưa được hướng dẫn từ nhà sản xuất.

Tránh va đập mạnh hoặc tác động cơ học có thể làm ảnh hưởng đến cơ cấu cam và công tắc bên trong.

Trong môi trường có độ rung cao, nên kiểm tra định kỳ độ siết của bu lông và giá đỡ lắp đặt.

Yêu cầu đối với môi trường chống cháy nổ

Khi lắp đặt và vận hành Limit Switch Box chống cháy nổ trong các khu vực có khí, hơi hoặc bụi dễ cháy nổ, phải tuân thủ nghiêm ngặt các tiêu chuẩn và quy định an toàn hiện hành. Thiết bị phải được đấu nối, tiếp địa và bảo trì theo các tiêu chuẩn chống cháy nổ tương ứng nhằm đảm bảo an toàn cho hệ thống và người vận hành.

Việc lắp đặt đúng kỹ thuật và hiệu chỉnh chính xác sẽ giúp Limit Switch Box hoạt động ổn định, nâng cao độ tin cậy của hệ thống điều khiển tự động và kéo dài tuổi thọ thiết bị.

Ngành công nghiệp và thị trường limit Switch Box

Thị trường Limit Switch Box phát triển song song với quá trình tự động hóa công nghiệp, nhu cầu giám sát trạng thái van và nâng cao mức độ an toàn vận hành trong các nhà máy. Các báo cáo nghiên cứu ngành cho thấy nhu cầu sử dụng thiết bị phản hồi vị trí van ngày càng tăng trong các lĩnh vực dầu khí, hóa chất, năng lượng, xử lý nước và sản xuất công nghiệp.

Trong giai đoạn gần đây, thị trường ghi nhận sự tăng trưởng ổn định về quy mô sản xuất, doanh thu, số lượng doanh nghiệp tham gia và nhu cầu tiêu thụ. Các nghiên cứu thị trường tập trung phân tích những yếu tố như năng lực sản xuất, sản lượng tiêu thụ, hoạt động xuất nhập khẩu, xu hướng công nghệ và khả năng cạnh tranh của các doanh nghiệp trong ngành.

Khảo sát thị trường tại nhiều khu vực công nghiệp lớn cho thấy nhu cầu sử dụng Limit Switch Box tập trung chủ yếu ở các nhà máy hóa chất, nhà máy điện, hệ thống đường ống dẫn dầu khí, nhà máy xử lý nước và các dây chuyền sản xuất tự động. Sự phát triển của công nghệ điều khiển thông minh và công nghiệp 4.0 cũng thúc đẩy việc ứng dụng các thiết bị phản hồi trạng thái van ngày càng rộng rãi.

Các dự báo trong những năm tới cho thấy thị trường Limit Switch Box sẽ tiếp tục tăng trưởng nhờ nhu cầu nâng cấp hệ thống tự động hóa, yêu cầu giám sát từ xa và các tiêu chuẩn an toàn ngày càng nghiêm ngặt trong công nghiệp. Xu hướng phát triển tập trung vào các sản phẩm có độ bền cao, khả năng chống cháy nổ, chống ăn mòn và hỗ trợ giao tiếp với các hệ thống điều khiển hiện đại.

Sự khác biệt so với các thiết bị khác limit Switch Box

Limit Switch Box là thiết bị phản hồi trạng thái van, được sử dụng để xác định và truyền tín hiệu vị trí đóng hoặc mở của van về hệ thống điều khiển. Thiết bị xuất tín hiệu dạng tiếp điểm ON/OFF hoặc tín hiệu chuyển mạch số để PLC, DCS hoặc máy tính giám sát xử lý.

Bộ định vị van (Valve Positioner) là thiết bị điều khiển, có chức năng nhận tín hiệu điều khiển từ hệ thống và điều chỉnh áp suất hoặc tín hiệu đầu ra để đưa van đến đúng vị trí mong muốn. Thiết bị này tham gia trực tiếp vào quá trình điều khiển van chứ không chỉ phản hồi trạng thái.

Bộ truyền tín hiệu vị trí van (Position Transmitter) là thiết bị phản hồi liên tục vị trí van dưới dạng tín hiệu analog, phổ biến nhất là 4–20mA. Thiết bị cho phép người vận hành theo dõi chính xác phần trăm độ mở của van thay vì chỉ biết trạng thái đóng hoặc mở.

Sự khác biệt chính giữa các thiết bị như sau:

Thiết bị	Chức năng chính	Loại tín hiệu
Limit Switch Box	Phản hồi trạng thái đóng/mở van	ON/OFF, tiếp điểm
Valve Positioner	Điều khiển vị trí van	Tín hiệu điều khiển khí nén hoặc điện
Position Transmitter	Truyền tín hiệu vị trí van liên tục	4–20mA hoặc tín hiệu tương tự

Nhờ cấu tạo đơn giản, độ tin cậy cao và chi phí hợp lý, Limit Switch Box được sử dụng rộng rãi trong các hệ thống điều khiển tự động để giám sát trạng thái van, thực hiện liên động an toàn và cung cấp tín hiệu phản hồi cho trung tâm điều khiển.
