Van bi mặt bích kẹp khí nén

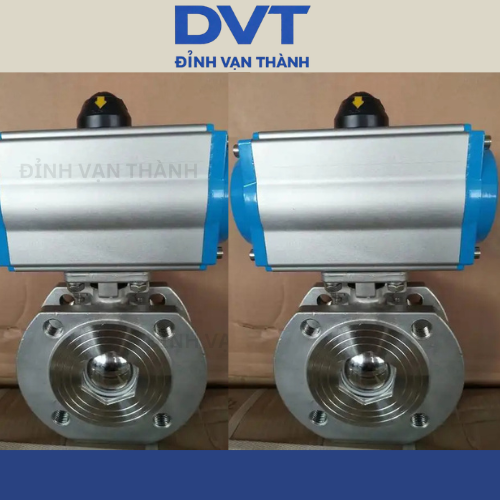

Van bi mặt bích kẹp khí nén Q671 (còn gọi là van bi khí nén dạng tấm mỏng) là loại van bi điều khiển bằng khí nén, được phát triển dựa trên công nghệ nhập khẩu từ Ý và thiết kế nội địa hóa. Sản phẩm có cấu trúc nhỏ gọn, kích thước ngắn, trọng lượng nhẹ và dễ lắp đặt, được sử dụng rộng rãi trong các ngành dầu khí, hóa chất, luyện kim, nhà máy điện, công nghiệp nhẹ, dược phẩm, giấy và thiết bị công nghiệp.

Van có khả năng tự động điều khiển đóng mở hoặc điều tiết dòng chảy của các môi chất như dầu, nước, khí, bột giấy và chất lỏng có chứa sợi hoặc độ nhớt cao. Kênh dòng chảy có thể thiết kế dạng chữ V hoặc chữ O, phù hợp nhiều điều kiện vận hành khác nhau. Hệ thống làm kín sử dụng gioăng kim loại hoặc gioăng mềm, đảm bảo độ kín cao và vận hành ổn định.

Van sử dụng bộ truyền động khí nén dòng ATD, gồm loại tác động kép và tác động đơn (lò xo hồi), kết nối theo tiêu chuẩn ISO 5211. Thân van thiết kế bệ cao, cấu trúc gọn, có thể lắp thêm các phụ kiện như van điện từ, bộ định vị và tay quay để đáp ứng yêu cầu điều khiển tự động hóa trong hệ thống công nghiệp.

Thông số kỹ thuật van bi mặt bích kẹp khí nén

• Kích thước danh nghĩa: DN15 – DN150
• Áp suất làm việc: PN1.0 – PN6.4 MPa (có thể lên PN10 – PN16 theo yêu cầu)
• Tiêu chuẩn áp suất: ANSI 150LB, 300LB
• Kiểu kết nối: Mặt bích kẹp (wafer), mặt bích siêu mỏng
• Góc quay: 0° – 90° (có thể 90° – 92°)
• Áp suất khí điều khiển: 0.4 – 0.8 MPa
• Phương thức điều khiển: ON/OFF hoặc tuyến tính (4–20 mA)
• Vật liệu thân van: WCB, inox 304, 316, 316L, CF8, CF8M (có lót PTFE)
• Vật liệu bi: Inox 304, 316, 316L (tùy chọn tăng cứng bề mặt)
• Vật liệu làm kín: PTFE, PPL, kim loại
• Kiểu lõi van: O-port (đóng mở nhanh), V-port (điều tiết)
• Nhiệt độ làm việc: -40°C đến 180°C (PTFE), -30°C đến 425°C (kim loại)
• Môi chất sử dụng: Nước, dầu, khí, hơi, bột giấy, chất lỏng có hạt hoặc sợi
• Thời gian đóng/mở: 1 – 5 giây (tác động kép)
• Tiêu chuẩn thiết kế: GB12237, GB12221, GB9113
• Tiêu chuẩn kiểm tra: GB13927

Tổng quan sản phẩm van bi mặt bích kẹp khí nén

Van bi mặt bích kẹp khí nén, còn được gọi là van bi dạng tấm khí nén hoặc van bi siêu mỏng khí nén, là thế hệ van bi khoảng cách mặt bích siêu ngắn mới được phát triển thông qua việc nội địa hóa công nghệ của Ý. Các mẫu phổ biến bao gồm PSRQ671F và Q671F. Van được vận hành bằng khí nén (thường là 0,4~0,8MPa), và lõi van được dẫn động quay 90° trong thân van bằng bộ truyền động khí nén để đạt được khả năng cắt nhanh hoặc điều khiển điều chỉnh môi chất.

Các đặc điểm cốt lõi của sản phẩm gồm cấu trúc nhỏ gọn, chiều dài ngắn, kích thước nhỏ, trọng lượng nhẹ, lắp đặt thuận tiện, lực cản chất lỏng thấp và hiệu suất làm kín tốt. Van đặc biệt phù hợp cho các trường hợp không gian lắp đặt hạn chế hoặc yêu cầu đóng mở nhanh. Sản phẩm được ứng dụng rộng rãi trong các ngành dầu khí, hóa chất, luyện kim, nhà máy điện, công nghiệp nhẹ, dược phẩm, sản xuất giấy và nhiều lĩnh vực khác để tự động điều khiển dầu, nước, khí và các môi chất nhớt có chứa hạt hoặc sợi.

Thành phần cấu tạo van bi mặt bích kẹp khí nén

Thân van của van bi mặt bích kẹp khí nén là dạng thân liền khối, thiết kế đơn giản, không cần phụ kiện đường ống phức tạp. Hình dạng kênh lõi van chủ yếu gồm loại O và loại V. Lõi van kiểu O có đặc tính đóng mở nhanh, trong khi kiểu V phù hợp cho điều tiết và cắt môi chất có chứa tạp chất.

Bộ truyền động chủ yếu sử dụng các dòng khí nén như ATD, gồm loại tác động đơn (hồi lò xo) và tác động kép. Tùy theo yêu cầu vận hành, có thể lắp thêm các phụ kiện như công tắc giới hạn, van điện từ, bộ xử lý khí, cơ cấu tay quay và bộ định vị điện để phục vụ điều khiển tự động.

Thông số kỹ thuật chung van bi mặt bích kẹp khí nén

Phạm vi đường kính danh nghĩa của van bi mặt bích kẹp khí nén thường từ DN15 đến DN150 mm, với các cấp áp suất danh nghĩa phổ biến PN1.0, PN1.6, PN2.5, PN4.0 và PN6.4 MPa. Một số phiên bản đặc biệt có thể đạt PN10 MPa hoặc PN16 MPa, đồng thời cũng có các tiêu chuẩn quốc tế như ANSI 150LB và 300LB. Kiểu kết nối sử dụng dạng mặt bích siêu mỏng hoặc kết nối dạng kẹp, giúp giảm đáng kể chiều dài kết cấu và tối ưu không gian lắp đặt. Mặt bích siêu mỏng tuân theo các tiêu chuẩn JB78-59 và JB79-59. Kết cấu van dạng thẳng, với lõi van kiểu O hoặc kiểu V, trong đó kiểu O phù hợp đóng/mở nhanh, còn kiểu V phù hợp điều tiết lưu lượng.

Phương thức truyền động là khí nén, với áp suất khí điều khiển thường từ 0.4 đến 0.8 MPa. Hệ điều khiển có thể chia thành dạng ON/OFF hai vị trí hoặc dạng điều khiển tuyến tính nhận tín hiệu 4–20 mA thông qua bộ định vị van. Góc quay tiêu chuẩn từ 0 đến 90 độ hoặc 90 đến 92 độ.

Vật liệu thân van đa dạng gồm thép carbon WCB, thép không gỉ 304, 316, 316L hoặc CF8, CF8M có lót PTFE. Lõi van thường sử dụng thép không gỉ 1Cr18Ni9Ti, 316, 316L, một số được xử lý tăng cứng bề mặt. Vật liệu làm kín gồm PTFE, PPL cho làm kín mềm và hợp kim kim loại cho làm kín cứng. Vật liệu đóng gói phổ biến là PTFE dạng V hoặc graphite dẻo.

Dải nhiệt độ làm việc phụ thuộc vật liệu làm kín: gioăng mềm PTFE từ -40℃ đến 180℃, gioăng cứng kim loại từ -30℃ đến 425℃. Môi chất sử dụng bao gồm nước, dầu, hơi nước, khí, bột giấy và chất lỏng có chứa hạt hoặc sợi.

Bộ truyền động khí nén có hai dạng: tác động đơn (có lò xo hồi vị) và tác động kép. Thời gian đóng/mở của cơ cấu tác động kép khoảng 1–5 giây. Ngoài ra có thể tích hợp các phụ kiện như van điện từ, công tắc hành trình, bộ lọc giảm áp khí, bộ định vị và cơ cấu tay quay.

Sản phẩm được chế tạo theo các tiêu chuẩn GB12237, GB12221, GB9113 và thử nghiệm theo GB13927.

Thông số kỹ thuật hiệu năng

Đường kính danh nghĩa DN (mm)		15-150
Áp suất danh nghĩa PN (MPa)		1.6			2,5
Áp suất danh nghĩa PS (MPa)	Kiểm tra sức mạnh	2.4			3,75
	Kiểm tra niêm phong	1,76			2,75
Vật liệu\Mã vật liệu		C	P		R
chủ yếu Thành phần	Thân van	WCB	ZG1Cr 18Ni 9Ti		ZG0Cr 18Ni 12Mo2Ti
	quả cầu	WCB	ZG1Cr 18Ni 9Ti		ZG0Cr 18Ni 12Mo2Ti
	thân van	2Cr13	1Cr 18Ni 9Ti		0Cr 18Ni 12Mo2Ti
	vòng đệm kín	Polytetrafluoroethylene para-polystyrene gia cường
	chất làm đầy	PTFE dẻo than chì
Điều kiện làm việc áp dụng	Phương tiện truyền thông áp dụng	Nước, hơi nước, dầu	Nitrat		Axit axetic
	Nhiệt độ áp dụng	-28℃ đến 250℃
Bộ truyền động	người mẫu	Các dòng sản phẩm DA/SR, GTD/GTE, QGSY, v.v.
	Áp suất nguồn khí	0,4-0,7 MPa
Tiêu chuẩn thực hiện		Thiết kế và sản xuất	Chiều dài kết cấu	Kích thước mặt bích	Áp suất và nhiệt độ	Kiểm tra và thử nghiệm
		GB12237	GB12221	GB9113	GB9131	GB13927

Kích thước lắp đặt

Van bi mặt bích kẹp khí nén là thế hệ van bi có khoảng cách mặt bích siêu ngắn, được phát triển dựa trên công nghệ Ý và nội địa hóa thiết kế. Sản phẩm sử dụng kết nối trực tiếp với bộ truyền động, giúp cấu trúc gọn nhẹ, kích thước nhỏ, trọng lượng thấp, ma sát nhỏ, độ trễ thấp và vận hành ổn định, tin cậy.

Van có lực cản dòng chảy thấp, thời gian đóng mở nhanh (thường 1–5 giây) và mô-men xoắn vận hành nhỏ. Hệ thống làm kín gồm hai dạng: làm kín mềm (PTFE) và làm kín kim loại, phù hợp nhiều điều kiện làm việc khác nhau. Thiết kế thân ngắn dạng tấm mỏng kết hợp mặt bích siêu mỏng giúp tiết kiệm không gian lắp đặt. Van tuân thủ tiêu chuẩn kết nối ISO 5211 và hỗ trợ lắp đặt bộ truyền động trực tiếp.

Thiết bị đặc biệt phù hợp với môi chất có độ nhớt cao, chứa hạt hoặc dạng sợi. Sản phẩm được ứng dụng rộng rãi trong dầu khí, hóa chất, thiết bị giảng dạy, công nghiệp nhẹ, dược phẩm, sản xuất giấy và các hệ thống điều khiển tự động công nghiệp để điều khiển hoặc cắt dòng dầu, nước, khí và bột giấy.

Các lĩnh vực ứng dụng van bi mặt bích kẹp khí nén

Van bi mặt bích kẹp khí nén được ứng dụng rộng rãi trong các hệ thống điều khiển tự động công nghiệp như dầu khí, hóa chất, luyện kim, nhà máy điện, công nghiệp nhẹ, dược phẩm, sản xuất giấy, thiết bị giảng dạy và các hệ thống thiết bị áp suất cao, phục vụ cho nhu cầu điều khiển tập trung từ xa hoặc điều khiển cục bộ.

Sản phẩm đặc biệt phù hợp cho các ứng dụng điều chỉnh tự động hoặc kiểm soát đóng/ngắt dòng môi chất như dầu, nước, khí, cũng như các môi chất có độ nhớt cao, chứa hạt rắn hoặc dạng sợi (ví dụ như bột giấy).
