Van bướm lớp lót Teflon

Van bướm lót PTFE là thiết bị được thiết kế chuyên dụng cho các hệ thống đường ống sử dụng môi chất có tính ăn mòn cao như axit, kiềm và nhiều loại hóa chất. Sản phẩm được ứng dụng trong các ngành công nghiệp hóa chất, dầu khí, thực phẩm, luyện kim, xử lý nước và một số hệ thống công nghiệp đặc thù. Cấu tạo van sử dụng lớp lót polytetrafluoroethylene (PTFE/Teflon) hoặc vật liệu fluoropolymer phù hợp để tạo lớp bảo vệ giữa môi chất và các bộ phận kim loại bên trong van, từ đó nâng cao khả năng chống ăn mòn và độ bền trong quá trình vận hành.

Van sử dụng thiết kế đĩa van quay quanh trục với góc đóng mở khoảng 0° đến 90°, giúp thao tác nhanh, tổn thất áp suất thấp và đảm bảo khả năng làm kín tốt. Van có thể kết hợp với bộ truyền động điện hoặc khí nén để điều khiển đóng/mở tự động hoặc điều tiết lưu lượng tùy theo yêu cầu của hệ thống. Tùy thiết kế, van bướm lót PTFE có thể được chia thành loại làm kín đồng tâm và loại lệch tâm. Đối với các thiết kế lệch tâm, đĩa van giảm ma sát với lớp làm kín trong quá trình đóng mở, góp phần hạn chế hao mòn và kéo dài tuổi thọ van.

Lớp lót PTFE (Teflon) có khả năng chống chịu tốt với nhiều loại axit, kiềm và hóa chất ăn mòn, đồng thời có phạm vi nhiệt độ sử dụng tương đối rộng. Tùy loại vật liệu lót và cấu tạo cụ thể, van có thể được lựa chọn cho các hệ thống làm việc ở nhiệt độ cao, trong đó một số dòng PTFE phù hợp với môi chất có nhiệt độ lên đến khoảng 180°C. Vật liệu lót có thể sử dụng PTFE (F4), FEP/F46 hoặc các loại fluoropolymer khác tùy theo yêu cầu về môi chất, nhiệt độ, áp suất và khả năng chống ăn mòn. Khi lựa chọn van, cần xác định chính xác môi chất, nồng độ hóa chất, nhiệt độ, áp suất và kích thước đường ống để đảm bảo van hoạt động ổn định và an toàn.

Thông số kỹ thuật van bướm lớp lót Teflon

• Tên sản phẩm: Van bướm lớp lót Teflon (PTFE)
• Vật liệu lớp lót: PTFE (F4), F46 tùy model
• Kích thước: DN50 – DN1000
• Áp suất danh nghĩa: PN0.6 – PN1.6
• Nhiệt độ làm việc: PTFE khoảng -20°C đến 180°C
• Vật liệu thân van: Gang, gang cầu, thép carbon, inox tùy model
• Vật liệu đĩa van: Inox, thép phủ/lót PTFE tùy cấu hình
• Vật liệu làm kín: PTFE và vật liệu phù hợp với môi chất
• Kiểu kết nối: Wafer, Lug, mặt bích
• Kiểu làm kín: Đồng tâm hoặc lệch tâm tùy model
• Phương thức vận hành: Tay gạt, hộp số bánh vít, khí nén, điện
• Môi chất sử dụng: Axit, kiềm, hóa chất, nước, khí và các môi chất công nghiệp phù hợp
• Đặc tính: Chống ăn mòn, làm kín tốt, mô-men xoắn thấp, đóng mở nhanh
• Tiêu chuẩn thiết kế: ISO 10631 và tiêu chuẩn tương ứng của nhà sản xuất
• Tiêu chuẩn thử nghiệm: ISO 5208
• Tiêu chuẩn mặt bích: EN 1092-1 tùy cấu hình
• Ứng dụng: Hóa chất, dầu khí, xử lý nước, bảo vệ môi trường, luyện kim, thực phẩm và công nghiệp
• Xuất xứ: Đa dạng tùy model
• Nhà cung cấp: ĐỈNH VẠN THÀNH – Phân phối van công nghiệp tại Việt Nam

Nguyên tắc cấu trúc và cải tiến

Van bướm lót PTFE sử dụng polytetrafluoroethylene (PTFE) làm vật liệu làm kín thay cho cao su truyền thống. PTFE có ưu điểm về khả năng chống ăn mòn, hệ số ma sát thấp, độ ổn định kích thước tốt và phạm vi nhiệt độ sử dụng rộng. Lớp PTFE giúp cách ly môi chất có tính ăn mòn như axit, kiềm và hóa chất khỏi các bộ phận kim loại của van, nhờ đó nâng cao khả năng chống ăn mòn và độ bền trong các hệ thống công nghiệp. Đây là lý do van bướm lót PTFE được sử dụng rộng rãi trong ngành hóa chất, dầu khí, xử lý nước, thực phẩm và các môi trường có yêu cầu cao về khả năng chống ăn mòn.

Về cấu tạo, van bướm lót PTFE có thể được thiết kế theo nhiều dạng như đồng tâm, lệch tâm đơn và lệch tâm ba. Ở van bướm đồng tâm, trục quay của đĩa van nằm trên cùng một tâm với thân van và bề mặt làm kín, tạo khả năng đóng kín hai chiều và cấu tạo tương đối đơn giản. Với thiết kế lệch tâm đơn, trục quay của đĩa van được bố trí lệch so với bề mặt làm kín, giúp giảm ma sát giữa đĩa van và lớp làm kín trong quá trình đóng mở, đồng thời giảm mô-men xoắn vận hành. Thiết kế lệch tâm ba tiếp tục cải thiện đặc tính này bằng cách tạo thêm độ lệch giữa trục van, đường tâm dòng chảy và góc của bề mặt làm kín. Khi vận hành, đĩa van nhanh chóng tách khỏi bề mặt làm kín, giúp hạn chế ma sát, giảm hao mòn và nâng cao tuổi thọ của van.

Cần phân biệt van bướm lót PTFE (F4) với các dòng van bướm lót fluoropolymer khác như F46. PTFE (F4) có khả năng chống hóa chất tốt và được lựa chọn cho nhiều môi trường ăn mòn, trong khi F46 cũng thuộc nhóm vật liệu fluoropolymer nhưng có đặc tính nhiệt và quy trình gia công khác. Việc lựa chọn vật liệu lót cần căn cứ vào loại môi chất, nồng độ hóa chất, nhiệt độ, áp suất và yêu cầu làm kín của hệ thống. Ngoài ra, các thiết kế van hiện đại còn được cải tiến về cơ cấu cố định, khả năng chống xoay ngoài ý muốn và độ ổn định khi vận hành, góp phần nâng cao độ an toàn và độ tin cậy của van bướm lót PTFE trong các hệ thống công nghiệp.

Đặc điểm và ưu điểm kỹ thuật van bướm lót PTFE

Van bướm lót PTFE có khả năng chống ăn mòn cao, phù hợp với nhiều môi chất có tính ăn mòn như axit sulfuric, axit hydrochloric, axit hydrofluoric, axit phosphoric, clo, kiềm mạnh và một số dung dịch hóa chất khác. Lớp lót PTFE tạo hàng rào bảo vệ giữa môi chất và thân van, giúp hạn chế tác động ăn mòn lên các bộ phận kim loại. Tuy nhiên, khả năng tương thích thực tế vẫn phụ thuộc vào nồng độ hóa chất, nhiệt độ và áp suất làm việc, vì vậy cần lựa chọn vật liệu lót phù hợp với từng môi chất.

Van có khả năng làm kín tốt, đồng thời đóng mở nhanh nhờ cơ cấu đĩa van xoay khoảng 90°. Mô-men xoắn vận hành tương đối thấp, cho phép kết hợp với nhiều phương thức truyền động như tay gạt, hộp số tay quay, bộ truyền động khí nén hoặc bộ truyền động điện. Thiết kế nhỏ gọn giúp van dễ lắp đặt và phù hợp với những hệ thống có không gian hạn chế. Bên cạnh chức năng đóng mở, van có thể được sử dụng để điều tiết dòng chảy khi kết hợp với bộ điều khiển phù hợp.

Về khả năng dòng chảy, thân van có thiết kế tương đối gọn và bề mặt bên trong được lót PTFE trơn, giúp giảm lực cản của môi chất. So với van cổng cùng kích thước danh nghĩa, van bướm thường có trọng lượng và kích thước tổng thể nhỏ hơn, thuận tiện cho vận chuyển, lắp đặt và bảo trì. Van cũng có khả năng điều chỉnh lưu lượng tốt trong phạm vi làm việc phù hợp. Với cấu tạo đơn giản, dễ tháo lắp và bảo dưỡng, van bướm lót PTFE là lựa chọn phù hợp cho nhiều hệ thống hóa chất, xử lý nước và đường ống công nghiệp yêu cầu khả năng chống ăn mòn và độ kín cao.

Mẫu mã và thông số kỹ thuật sản phẩm

Các dòng van bướm lót PTFE phổ biến gồm van bướm dạng wafer lót hoàn toàn D71F4, D71F46, van bướm mặt bích D41F4, D41F46 với thân van được lót và đĩa van có lớp lót phù hợp, cùng các dòng van bướm lót PTFE điều khiển bằng tay như D341F46. Van có thể được vận hành bằng tay, hộp số bánh vít, bộ truyền động khí nén hoặc bộ truyền động điện. Tùy thiết kế, van sử dụng kết nối wafer, lug hoặc mặt bích, phù hợp với nhiều hệ thống đường ống công nghiệp.

Đường kính danh nghĩa của van thường nằm trong khoảng DN50 – DN1000, áp suất danh nghĩa khoảng PN0.6 – PN1.6 tùy từng model. Với lớp lót PTFE (F4), phạm vi nhiệt độ sử dụng tham khảo khoảng -20°C đến 180°C; các vật liệu fluoropolymer khác như F46/FEP có giới hạn nhiệt độ khác nhau và cần được lựa chọn theo điều kiện thực tế. Các bộ phận chính có thể sử dụng gang, gang cầu, thép carbon hoặc inox, kết hợp lớp lót PTFE/F4 hoặc F46. Đĩa van, trục van và vòng làm kín được lựa chọn vật liệu phù hợp với môi chất nhằm đảm bảo khả năng chống ăn mòn và độ kín trong quá trình vận hành.

Về tiêu chuẩn quốc tế, khi lựa chọn van bướm lót PTFE cho thị trường Việt Nam nên ưu tiên các tiêu chuẩn phổ biến như ISO 10631 đối với van bướm công nghiệp, ISO 5208 đối với thử nghiệm áp suất và độ kín của van, EN 1092-1 đối với kích thước và kết nối mặt bích theo hệ EN/DIN. Tùy cấu hình sản phẩm, van cũng có thể được thiết kế và kiểm tra theo các tiêu chuẩn quốc tế tương ứng về kích thước, mặt bích, thử áp và khả năng làm kín. Khi đặt hàng, cần đối chiếu DN, PN/Class, tiêu chuẩn mặt bích, vật liệu thân van, vật liệu lớp lót, nhiệt độ và môi chất để lựa chọn đúng model.

Các lĩnh vực ứng dụng và trường hợp cụ thể

Van bướm lót PTFE được thiết kế để làm việc với các môi chất có tính ăn mòn nhờ lớp lót PTFE có khả năng chống chịu tốt với nhiều loại axit, kiềm và hóa chất. Sản phẩm phù hợp cho các hệ thống đường ống yêu cầu khả năng chống ăn mòn và độ kín cao, được ứng dụng trong nhiều lĩnh vực như hóa chất, dầu khí, xử lý nước, bảo vệ môi trường, dược phẩm và luyện kim. Tùy vào môi chất, nhiệt độ và áp suất làm việc, cần lựa chọn vật liệu thân van, lớp lót và gioăng phù hợp để đảm bảo độ bền và an toàn vận hành.

Trong ngành hóa chất, van được sử dụng để đóng mở hoặc điều tiết dòng chảy của axit, kiềm, dung môi và các hóa chất có tính ăn mòn. Trong ngành dầu khí, van có thể được sử dụng trong các hệ thống xử lý và vận chuyển môi chất có tính ăn mòn, tùy theo khả năng tương thích hóa chất của lớp lót PTFE. Đối với ngành dược phẩm và thực phẩm, van có thể được lựa chọn cho các hệ thống vận chuyển môi chất yêu cầu vật liệu làm kín có khả năng chống hóa chất và dễ vệ sinh. Trong xử lý nước và bảo vệ môi trường, van được sử dụng trong hệ thống xử lý nước thải, hóa chất xử lý và các đường ống khí có tính ăn mòn. Trong luyện kim, sản phẩm có thể được sử dụng để kiểm soát dòng chảy của dung dịch hóa chất, nước thải và các môi chất công nghiệp phù hợp.

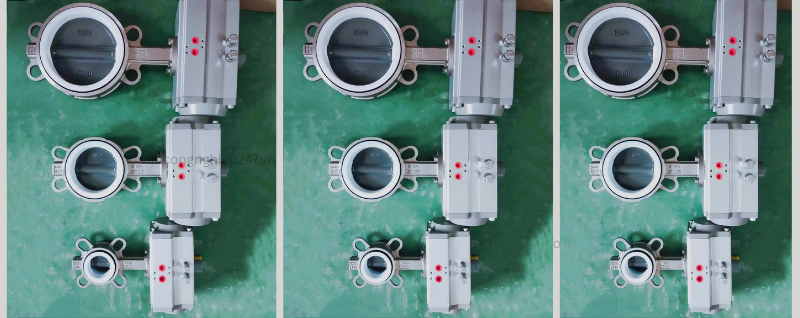

Với yêu cầu tự động hóa ngày càng cao, van bướm lót PTFE có thể kết hợp bộ truyền động điện hoặc khí nén để thực hiện đóng/mở và điều khiển từ xa. Khi lựa chọn van cho từng ứng dụng, cần xác định chính xác loại môi chất, nồng độ hóa chất, nhiệt độ, áp suất, kích thước đường ống và yêu cầu điều khiển. Đối với môi trường ăn mòn mạnh, không nên chỉ dựa vào tên hóa chất mà cần đối chiếu khả năng tương thích của PTFE và các vật liệu tiếp xúc trực tiếp với môi chất để lựa chọn cấu hình van phù hợp.\

Lựa chọn, lắp đặt và bảo trì van bướm lót PTFE

Khi lựa chọn van bướm lót PTFE, cần xác định đầy đủ các thông số của hệ thống như đường kính danh nghĩa (DN), áp suất làm việc, nhiệt độ, đặc tính và nồng độ của môi chất, độ nhớt, tính axit/kiềm cũng như yêu cầu về vật liệu thân van, đĩa van và lớp lót. Đặc biệt, cần kiểm tra khả năng tương thích của PTFE với môi chất thực tế và giới hạn nhiệt độ của từng loại vật liệu lót. Không nên sử dụng van trong môi trường chứa nhiều hạt rắn, tinh thể hoặc tạp chất có khả năng gây mài mòn bề mặt làm kín. Đối với hệ thống có áp suất âm hoặc điều kiện vận hành đặc biệt, cần lựa chọn đúng loại van và cấu tạo lớp lót theo khuyến cáo kỹ thuật của nhà cung cấp.

Trước khi lắp đặt, cần kiểm tra thân van, lớp lót, đĩa van, trục van, gioăng và bộ truyền động để đảm bảo không bị hư hỏng trong quá trình vận chuyển. Làm sạch đường ống và loại bỏ dị vật trước khi đưa van vào hệ thống. Van có thể được lắp theo phương ngang hoặc phương đứng tùy thiết kế và điều kiện thực tế, đồng thời cần đảm bảo đĩa van có đủ không gian để xoay tự do trong thân van. Khi lắp đặt giữa hai mặt bích, cần căn chỉnh đường ống chính xác, siết bu lông đều theo đường chéo và tránh tạo ứng suất lên thân van. Với các model có quy định về hướng dòng chảy, cần lắp đặt theo đúng mũi tên chỉ hướng trên thân van. Đối với van điều khiển điện hoặc khí nén, cần kiểm tra nguồn cấp, tín hiệu điều khiển và hành trình đóng mở trước khi vận hành chính thức.

Trong quá trình sử dụng, cần kiểm tra định kỳ tình trạng lớp lót PTFE, gioăng làm kín, mặt bích, trục van và bộ truyền động. Vệ sinh bên ngoài van, loại bỏ bụi bẩn và tạp chất có thể ảnh hưởng đến cơ cấu vận hành. Kiểm tra độ kín của van và tình trạng các mối nối, đồng thời bảo dưỡng bộ truyền động theo hướng dẫn của nhà sản xuất. Khi phát hiện rò rỉ tại vị trí làm kín, cần kiểm tra dị vật, tình trạng gioăng, độ đồng tâm của đường ống và lực siết bu lông trước khi quyết định thay thế linh kiện. Nếu cơ cấu truyền động bị kẹt hoặc hoạt động không ổn định, cần kiểm tra cơ cấu cơ khí, nguồn điện, tín hiệu điều khiển và các bộ phận chuyển động. Khi van không được sử dụng trong thời gian dài, nên bảo quản tại nơi khô ráo, sạch sẽ, thông thoáng, tránh ánh nắng trực tiếp, hóa chất và các tác động có thể làm ảnh hưởng đến lớp lót PTFE.
