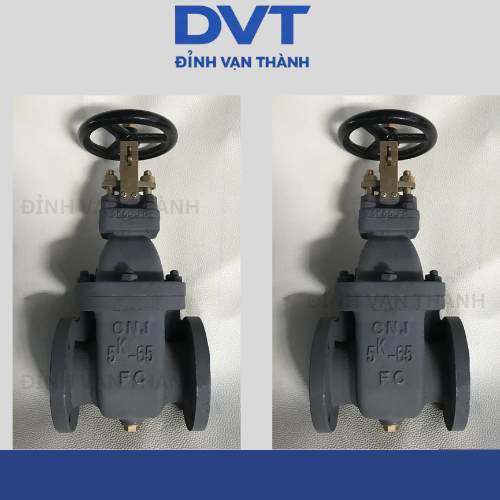

Van cổng gang 5K, van cổng 10K, van cổng 16K

Van cổng tiêu chuẩn Nhật Bản là loại van đóng ngắt được thiết kế và sản xuất theo tiêu chuẩn công nghiệp Nhật Bản (JIS B2073, JIS B2074, JPI 7S-43). Chúng được kiểm tra áp suất theo tiêu chuẩn ISO 5208 và bao gồm van cổng nêm (loại cổng đơn/cổng đôi/cổng đàn hồi) và van cổng song song (loại cổng đơn/cổng đôi). Theo vị trí ren trục van , chúng có thể được chia thành van cổng trục nâng và van cổng trục không nâng. Cấu trúc của van gồm thân van, nắp van, cánh van, trục van và tay quay / bộ truyền động. Trục van được điều khiển bằng cách xoay tay quay để làm cho cánh van di chuyển theo chiều dọc, thực hiện việc đóng mở. Vật liệu thân van có thể là gang , thép đúc hoặc thép không gỉ (WCB, CF8, CF8M). Bề mặt làm kín được phủ hợp kim cứng gốc Co hoặc vật liệu Cr13. Trục van được tôi luyện và nitriding. Nó phù hợp với áp suất danh nghĩa 10K và phạm vi nhiệt độ làm việc từ -29℃ đến 500℃ (vật liệu thép không gỉ)

Van này thích hợp để sử dụng trong các lĩnh vực hóa dầu, điện lực, xử lý nước và thực phẩm dược phẩm, và có thể cắt hoặc kết nối các môi chất như nước, hơi nước, dầu, axit nitric và axit axetic. Các phương pháp truyền động bao gồm truyền động bằng tay, truyền động bánh răng côn và điện, hỗ trợ nhiều mức áp suất như ANSI Class 150～2500 và PN2.0～42.0MPa. Các kết nối mặt bích tuân thủ các tiêu chuẩn JIS B2212 và JIS B2214. Việc lựa chọn thiết bị phải phù hợp với tính ăn mòn của môi trường, nhiệt độ, các thông số áp suất và kích thước đường ống. Bảo trì đòi hỏi phải kiểm tra thường xuyên các gioăng, làm sạch tạp chất và bôi trơn các bộ phận chuyển động.

Thông số kỹ thuật: Van cổng gang 5K, 10K, 16K

• Tiêu chuẩn: JIS B2073 / JIS B2083
• Cấp áp suất: 5K, 10K, 16K
• Kích thước danh nghĩa: DN15 – DN600 (tùy model)
• Kết nối: Mặt bích JIS B2212 / B2214
• Vật liệu thân: Gang xám, gang cầu (hoặc tùy chọn thép)
• Vật liệu đĩa: Gang, thép không gỉ (tuỳ chọn)
• Vật liệu trục: Inox 304 / 316 hoặc 1Cr13
• Gioăng làm kín: PTFE, graphite
• Nhiệt độ làm việc: -29℃ đến 200℃ (gang), cao hơn với vật liệu đặc biệt
• Môi chất: Nước, hơi, dầu, khí, chất lỏng công nghiệp
• Kiểu vận hành: Tay quay, bánh răng, điện
• Kiểu van: Trục nổi hoặc trục chìm
• Kiểu cổng: Nêm đàn hồi hoặc cổng song song
• Kiểm tra áp lực: Theo tiêu chuẩn JIS / ISO 5208

Định nghĩa và phân loại van cổng gang 5K, van cổng 10K, van cổng 16K

Van cổng tiêu chuẩn Nhật Bản là van cổng được thiết kế và sản xuất theo Tiêu chuẩn Công nghiệp Nhật Bản (JIS). Bộ phận đóng mở của chúng là một cánh cổng, và hướng chuyển động của cánh cổng vuông góc với hướng dòng chảy của chất lỏng. Van cổng chỉ có thể mở hoàn toàn hoặc đóng hoàn toàn và không thể được sử dụng để điều chỉnh hoặc tiết lưu.

Theo cấu hình của bề mặt làm kín, van cổng có thể được chia thành van cổng nêm và van cổng song song. Van cổng nêm có thể được chia nhỏ hơn nữa thành van cổng đơn, van cổng đôi và van cổng đàn hồi; van cổng song song có thể được chia thành van cổng đơn và van cổng đôi. Theo vị trí của ren trục van, chúng có thể được chia thành van cổng trục nâng và van cổng trục không nâng.

Kết cấu van cổng gang 5K, van cổng 10K, van cổng 16K

Thiết kế và sản xuất sản phẩm đáp ứng các yêu cầu của tiêu chuẩn tiên tiến nước ngoài, với khả năng làm kín đáng tin cậy và hiệu suất tuyệt vời.

Cấu trúc nhỏ gọn, hợp lý và ngoại hình đẹp.

Cửa sử dụng cấu trúc cửa đàn hồi dạng nêm và được trang bị vòng bi lăn cho đường kính trung bình và lớn, giúp việc đóng mở dễ dàng.

Vật liệu thân van rất đa dạng, và gioăng, vòng đệm được lựa chọn hợp lý theo điều kiện làm việc thực tế hoặc yêu cầu của người sử dụng, có thể ứng dụng trong nhiều điều kiện áp suất, nhiệt độ và môi chất khác nhau.

Chúng tôi áp dụng nhiều tiêu chuẩn mặt bích đường ống trong nước và quốc tế cũng như các loại bề mặt làm kín mặt bích khác nhau để đáp ứng các nhu cầu kỹ thuật và yêu cầu khác nhau của người sử dụng.

Vật liệu và quy trình van cổng gang 5K, van cổng 10K, van cổng 16K

Việc lựa chọn vật liệu cho van cổng tiêu chuẩn Nhật Bản 5K, 10K, 16K nên dựa trên các điều kiện làm việc thực tế như môi chất, nhiệt độ, áp suất và yêu cầu của người sử dụng. Vật liệu của các bộ phận chính của nó thay đổi tùy thuộc vào dòng vật liệu. Thân van, nắp van và cửa van thường được làm bằng cùng một vật liệu, chẳng hạn như thép carbon WCB, thép không gỉ CF8/CF3 hoặc thép không gỉ CF8M/CF3M. Vật liệu trục van là 1Cr13, F304/F304L hoặc F316/F316L. Vòng đệm thường là PTFE bện hoặc than chì, gioăng là sự kết hợp giữa PTFE và thép không gỉ hoặc than chì và thép không gỉ, và các bộ phận cố định được làm bằng dòng A193, A194 hoặc 35CrMoA, 45 và các vật liệu khác.

Bề mặt làm kín của nó thường được phủ một lớp hợp kim cứng gốc Co để cải thiện khả năng chống mài mòn, chống ăn mòn và chống ma sát, trong khi thân van được xử lý bằng phương pháp tôi và ram cũng như xử lý nitriding bề mặt để có được khả năng chống ăn mòn và chống ma sát tốt.

Tiêu chuẩn và thông số kỹ thuật

Van cổng tiêu chuẩn Nhật Bản được thiết kế, sản xuất và kiểm tra theo hệ thống Tiêu chuẩn Công nghiệp Nhật Bản (JIS) và cũng có thể tuân thủ các tiêu chuẩn quốc tế như API và ANSI của Mỹ để đáp ứng nhu cầu của các thị trường khác nhau.

Tiêu chuẩn thiết kế và sản xuất của nó chủ yếu bao gồm JIS B2073 và JIS B2083, và một số sản phẩm cũng có thể tuân thủ API 600. Tiêu chuẩn chiều dài kết cấu tuân theo JIS B2002, và một số sản phẩm cũng có thể tuân thủ ANSI B16.10. Các kết nối mặt bích tuân thủ các tiêu chuẩn JIS B2212 và JIS B2214, và cũng có thể theo ANSI B16.5, GB9112～9131, SH3406 và các tiêu chuẩn khác theo yêu cầu.

Tiêu chuẩn đánh giá áp suất-nhiệt độ tuân theo JIS B2073 và JIS B2083, và ANSI B16.34 cũng có thể được tham khảo. Yêu cầu về độ dày thành có thể tham khảo ASME B16.34. Tiêu chuẩn thử nghiệm và kiểm tra tuân theo JIS B2003, và một số sản phẩm cũng có thể tuân thủ API 598. Ngoài ra, các điều kiện kỹ thuật sản xuất và nghiệm thu có thể tham khảo tiêu chuẩn Nhật Bản E101 cho van sử dụng trong sản xuất điện nhiệt và tiêu chuẩn công nghiệp cơ khí Trung Quốc JB/T3595-93, và góc vát hàn có thể tham khảo tiêu chuẩn quản lý ngành điện 78DG.

Phân loại theo cấp áp suất 5K, 10K, 16K:

Van cổng 5K: thuộc nhóm áp suất thấp, thường dùng cho hệ thống nước, thoát nước, PCCC và các môi trường làm việc không yêu cầu áp lực cao.

Van cổng 10K: cấp áp suất trung bình, được sử dụng phổ biến trong cấp thoát nước, hơi nhẹ, dầu và các hệ thống công nghiệp thông dụng.

Van cổng 16K: cấp áp suất cao hơn, thích hợp cho môi trường làm việc áp lực lớn hơn như hơi nóng, dầu áp lực cao và các hệ thống công nghiệp nặng.

Thông số hiệu suất

Áp suất danh nghĩa của van cổng tiêu chuẩn Nhật Bản tuân theo tiêu chuẩn JIS và các cấp độ phổ biến bao gồm 5K, 10K, 16K, 20K, 40K và 64K, tương ứng với ANSI Class 150 đến 2500 và PN2.0 đến 42.0 MPa. Đường kính danh nghĩa của nó thường nằm trong khoảng từ DN15 đến DN500. Một số mẫu có thể đạt tới DN600 . Phương pháp kết nối chủ yếu là kiểu mặt bích.

Phạm vi nhiệt độ áp dụng cho van thép cacbon thường là -29℃ đến 425℃. Van thép không gỉ thích hợp cho nhiệt độ từ -40°C đến 500°C, hoặc -40℃ đến 600℃.

Van cổng JIS thích hợp cho nhiều loại môi chất, bao gồm nước, hơi nước, dầu, axit nitric, axit axetic, môi chất oxy hóa mạnh, urê và khí tự nhiên chứa lưu huỳnh.

Các phương pháp vận hành của nó bao gồm vận hành bằng tay, truyền động bánh răng côn, điện (có tùy chọn vận hành bằng tay), khí nén và thủy lực.

Lấy mức áp suất 20K làm ví dụ, các yêu cầu thử nghiệm áp suất của nó bao gồm áp suất thử nghiệm vỏ 5,8 MPa, áp suất thử nghiệm niêm phong và áp suất thử nghiệm niêm phong trên cùng là 4,0 MPa và áp suất thử nghiệm niêm phong khí là 0,5–0,7 MPa.

Các tiêu chuẩn chính được tuân theo bởi van cổng tiêu chuẩn Nhật Bản bao gồm các tiêu chuẩn thiết kế và sản xuất JIS B2073 và B2083, tiêu chuẩn chiều dài kết cấu JIS B2002, tiêu chuẩn kết nối mặt bích JIS B2212 và B2214, và tiêu chuẩn kiểm tra và thử nghiệm JIS B2003.

Các tính năng chính

Sản phẩm có cấu trúc hợp lý, khả năng làm kín đáng tin cậy, đặc tính hiệu năng ổn định và thiết kế ngoại hình tuân theo các dạng phổ biến của sản phẩm công nghiệp.

Cấu trúc cổng đàn hồi kiểu nêm được áp dụng, đồng thời bố trí ổ lăn ở các dòng kích thước trung bình và lớn, giúp thao tác đóng mở nhẹ nhàng và tiết kiệm lực vận hành.

Bề mặt làm kín được phủ hợp kim cứng gốc coban, giúp tăng khả năng chống mài mòn, chống ăn mòn và giảm ma sát, từ đó kéo dài tuổi thọ sử dụng.

Thân van được xử lý nhiệt tôi và ram kết hợp với xử lý thấm nitơ bề mặt (nitriding), nhằm nâng cao độ cứng, khả năng chống ăn mòn và chống mài mòn.

Áp dụng kết cấu làm kín kép, giúp tăng độ an toàn và độ tin cậy trong quá trình vận hành.

Vật liệu các bộ phận, kiểu mặt bích và kích thước đầu nối có thể tùy chọn theo điều kiện làm việc thực tế hoặc yêu cầu kỹ thuật của người sử dụng.

Thiết kế tương thích với nhiều tiêu chuẩn mặt bích đường ống và dạng bề mặt làm kín khác nhau, giúp dễ dàng tích hợp trong nhiều hệ thống công nghiệp.

Lắp đặt, lựa chọn và bảo trì

Khi lựa chọn van, cần dựa trên vị trí ứng dụng, mục đích sử dụng và các quy định liên quan, đồng thời xác nhận rõ các điều kiện làm việc của van như môi chất, áp suất và nhiệt độ. Cần xác định chính xác đường kính danh nghĩa (DN/NPS) phù hợp với đường ống, phương pháp kết nối (mặt bích, ren, hàn…), phương pháp truyền động (thủ công, điện, khí nén…), loại van, vật liệu thân và chi tiết bên trong, yêu cầu về độ kín, lớp phủ bảo vệ cũng như quy cách đóng gói và vận chuyển. Đặc biệt, cần xác định đúng vị trí và tư thế lắp đặt của van [10].

Trước khi lắp đặt, cần kiểm tra các thông số kích thước kết cấu của van như chiều dài và kích thước lắp ghép để đảm bảo phù hợp với hệ thống đường ống. Đồng thời phải đảm bảo tư thế lắp đặt đúng theo thiết kế kỹ thuật của van [5][10].

Trong quá trình bảo trì, cần thường xuyên kiểm tra tình trạng của các bộ phận làm kín như gioăng và vòng đệm. Giữ van sạch sẽ để tránh tạp chất gây kẹt hoặc mài mòn. Bôi trơn định kỳ các bộ phận chuyển động như trục van và ổ bi nhằm đảm bảo quá trình đóng mở diễn ra nhẹ nhàng, ổn định.

Sử dụng tiêu chuẩn Nhật Bản

Van cổng JIS thích hợp cho các hệ thống đường ống có cấp áp suất ANSI Class 150–2500, PN2.0–42.0MPa, JIS 10K–20K, với phạm vi nhiệt độ làm việc từ -29℃ đến 425℃ (thép carbon) và -40℃ đến 500℃ (thép không gỉ), dùng để đóng/mở hoặc kết nối dòng môi chất trong đường ống.

Nhờ lựa chọn vật liệu phù hợp, van có thể ứng dụng cho nhiều loại môi chất như nước, hơi nước, dầu, axit nitric, axit axetic, môi trường oxy hóa mạnh và urê. Các phương thức truyền động gồm vận hành bằng tay, bánh răng côn và truyền động điện.

Van cổng tiêu chuẩn Nhật Bản còn được sử dụng rộng rãi trong các ngành dầu khí, hóa chất, dược phẩm, phân bón và điện lực, với các cấp áp suất 10K, 20K–64K và dải nhiệt độ làm việc từ -110℃ đến 600℃, phục vụ chức năng đóng hoặc kết nối dòng chảy trong hệ thống công nghiệp.
