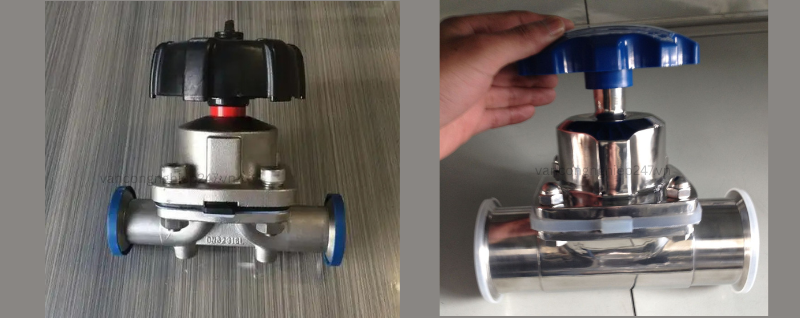

Van màng vi sinh

Van màng vi sinh là một loại van đóng ngắt chuyên dụng được thiết kế cho các hệ thống yêu cầu độ sạch và vô trùng cao. Bộ phận đóng mở của van là một màng ngăn đàn hồi, mềm dẻo. Trục van điều khiển bộ phận nén di chuyển lên xuống để kiểm soát lưu lượng môi chất. Loại van này đặc biệt phù hợp cho việc đóng mở và điều tiết lưu chất trong các hệ thống công nghệ sinh học, dược phẩm, thực phẩm, đồ uống, mỹ phẩm và các dây chuyền sản xuất vô trùng. Thân van thường được chế tạo từ thép không gỉ 316L có độ hoàn thiện bề mặt ≤0,4μm nhằm hạn chế tối đa sự bám dính của vi sinh vật và cặn bẩn. Sản phẩm đáp ứng các tiêu chuẩn vệ sinh nghiêm ngặt như FDA, EHEDG, 3A và các tiêu chuẩn quốc tế ISO, DIN. Các phương thức kết nối phổ biến gồm nối clamp, hàn, ren hoặc kết nối nhanh. Nhiệt độ làm việc thông thường từ -10℃ đến 150℃, áp suất làm việc lên đến 1.0MPa.

Van hoạt động bằng cách sử dụng màng ngăn để cách ly hoàn toàn môi chất với bộ truyền động và các chi tiết cơ khí bên ngoài. Khi bộ phận nén ép xuống, màng ngăn tiếp xúc với bề mặt làm kín của thân van để ngăn dòng chảy; khi nâng lên, lưu chất được phép đi qua. Cấu trúc thân van có nhiều dạng như kiểu đập (weir type), kiểu thẳng (straight through), kiểu chữ T hoặc kiểu U/T nhằm đáp ứng các yêu cầu công nghệ khác nhau. Van có thể được vận hành bằng tay, khí nén hoặc điện tùy theo mức độ tự động hóa của hệ thống. Màng ngăn thường được chế tạo từ các vật liệu như EPDM, PTFE hoặc các hợp chất chuyên dụng có khả năng chống ăn mòn và chịu nhiệt tốt. Thiết kế đường dòng chảy không góc chết giúp dễ dàng vệ sinh CIP/SIP, hỗ trợ thoát lưu chất hoàn toàn, hạn chế nguy cơ nhiễm khuẩn chéo và phù hợp với việc vận chuyển các môi chất có độ nhớt cao hoặc chứa hạt lơ lửng.

Thông số kỹ thuật van màng vi sinh

• Kích thước: DN8 – DN150 (1/2″ – 6″)
• Áp suất làm việc: PN0.6 – PN1.6 MPa
• Nhiệt độ làm việc: -30°C đến 150°C
• Vật liệu thân van: Inox 304, Inox 316L
• Vật liệu màng ngăn: EPDM, PTFE, Silicone, FFKM
• Kiểu kết nối: Clamp, hàn, ren, mặt bích
• Phương thức vận hành: Tay quay, khí nén, điện
• Tiêu chuẩn bề mặt: Ra ≤ 0,4 μm (đánh bóng cơ học hoặc điện hóa)
• Tiêu chuẩn sản xuất: ISO, DIN, 3A, SMS, ASME BPE, FDA
• Tiêu chuẩn làm kín: ANSI Class VI
• Môi chất sử dụng: Nước tinh khiết, thực phẩm, đồ uống, dược phẩm, mỹ phẩm, hóa chất sạch
• Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc, Châu Âu
• Bảo hành: 12 tháng (tùy nhà sản xuất)

Cấu tạo van màng vi sinh

Van màng vi sinh bao gồm một màng ngăn mềm hoặc tổ hợp nhiều lớp màng ngăn được lắp đặt bên trong thân van và nắp van. Bộ phận đóng mở của van là cơ cấu nén được liên kết trực tiếp với màng ngăn. Khi vận hành, màng ngăn sẽ biến dạng để đóng hoặc mở dòng lưu chất. Bề mặt làm kín của thân van có thể được thiết kế dạng đập tràn (weir type) hoặc dạng dòng chảy thẳng (straight through type). Ưu điểm nổi bật của van màng là cơ cấu truyền động được cách ly hoàn toàn khỏi môi chất, giúp duy trì độ tinh khiết của lưu chất và ngăn ngừa môi chất tác động đến các bộ phận cơ khí bên ngoài. Đồng thời, van không cần sử dụng cụm làm kín trục van phức tạp như nhiều loại van khác, qua đó giảm nguy cơ rò rỉ và tăng độ an toàn khi vận hành với các môi chất độc hại hoặc nguy hiểm.

Trong van màng vi sinh, môi chất chỉ tiếp xúc với màng ngăn và bề mặt bên trong thân van. Nhờ đó, thân van và màng ngăn có thể được chế tạo từ nhiều loại vật liệu khác nhau nhằm đáp ứng yêu cầu của từng môi trường làm việc cụ thể, đặc biệt là các môi chất có tính ăn mòn cao hoặc chứa hạt rắn lơ lửng. Nhiệt độ làm việc của van phụ thuộc vào vật liệu màng ngăn và vật liệu thân van, thông thường nằm trong khoảng từ -50°C đến 175°C. Van có cấu tạo tương đối đơn giản, chủ yếu gồm thân van, màng ngăn và cụm nắp van, giúp việc tháo lắp, bảo trì và thay thế màng ngăn được thực hiện nhanh chóng ngay tại hiện trường. Nhờ khả năng cách ly hoàn toàn giữa môi chất và cơ cấu vận hành, van màng được ứng dụng rộng rãi trong các ngành thực phẩm, đồ uống, dược phẩm, công nghệ sinh học cũng như các hệ thống xử lý hóa chất và môi chất đặc biệt. Sự phát triển của các vật liệu như EPDM, PTFE, FPM, silicone cùng các vật liệu lót thân van hiện đại đã mở rộng đáng kể phạm vi ứng dụng của van màng trong công nghiệp.

Dựa trên nguyên lý cấu tạo chung, van màng vi sinh được thiết kế chuyên biệt nhằm đáp ứng các tiêu chuẩn vệ sinh nghiêm ngặt trong ngành dược phẩm, công nghệ sinh học, thực phẩm và đồ uống. Thiết kế bề mặt làm kín dạng đập tràn hoặc dạng vòng cung giúp hạn chế tối đa điểm chết trong đường dòng chảy, tạo điều kiện thuận lợi cho quá trình vệ sinh CIP và khử trùng SIP. Bề mặt bên trong thân van được gia công đánh bóng chính xác với độ nhám thấp nhằm hạn chế sự bám dính của vi khuẩn, cặn bẩn và sản phẩm tồn dư. Màng ngăn được chế tạo từ các vật liệu đạt tiêu chuẩn thực phẩm như EPDM, PTFE hoặc silicone, giúp cách ly hoàn toàn khoang lưu chất với bộ truyền động, đảm bảo sản phẩm chỉ tiếp xúc với màng ngăn và thân van trong suốt quá trình vận hành.

Theo hình dạng đường dòng chảy, van màng vi sinh thường được chia thành các dạng chính như kiểu đập tràn (weir type), kiểu dòng chảy thẳng (straight through type), kiểu chữ U hoặc kiểu chữ T nhằm đáp ứng các yêu cầu công nghệ khác nhau. Về phương thức vận hành, van có thể được điều khiển bằng tay quay, bộ truyền động khí nén hoặc bộ truyền động điện để phù hợp với mức độ tự động hóa của từng hệ thống sản xuất. Nhờ thiết kế không góc chết, khả năng vệ sinh dễ dàng và độ kín cao, van màng vi sinh hiện là một trong những thiết bị điều khiển lưu chất quan trọng trong các dây chuyền sản xuất yêu cầu môi trường vô trùng và kiểm soát chất lượng nghiêm ngặt.

Đặc trưng van màng vi sinh

Đặc điểm cấu tạo nổi bật của van màng vi sinh là màng ngăn được sử dụng để tách biệt hoàn toàn khoang thân van với khoang nắp van. Nhờ đó, trục van, bộ phận truyền động và các chi tiết cơ khí phía trên màng ngăn không tiếp xúc trực tiếp với môi chất, giúp hạn chế ăn mòn, ngăn ngừa nhiễm bẩn và loại bỏ nguy cơ rò rỉ môi chất ra môi trường bên ngoài.

1. Khả năng làm kín vượt trội

Màng ngăn thường được chế tạo từ các vật liệu đàn hồi như EPDM, PTFE, Silicone hoặc các loại cao su kỹ thuật đạt tiêu chuẩn vi sinh. Nhờ đặc tính mềm dẻo và độ đàn hồi cao, màng ngăn tạo khả năng làm kín hiệu quả, hạn chế tối đa hiện tượng rò rỉ. Tuy nhiên, đây là bộ phận chịu tác động trực tiếp của môi chất nên cần được kiểm tra và thay thế định kỳ tùy theo điều kiện vận hành thực tế.

2. Phù hợp với môi trường áp suất và nhiệt độ trung bình

Do giới hạn của vật liệu màng ngăn, van màng vi sinh thường được sử dụng trong các hệ thống có áp suất và nhiệt độ trung bình. Đây là lựa chọn lý tưởng cho các dây chuyền sản xuất thực phẩm, đồ uống, dược phẩm, mỹ phẩm và công nghệ sinh học, nơi yêu cầu cao về độ sạch và an toàn vệ sinh.

3. Đa dạng về cấu trúc và phương thức vận hành

Van màng có nhiều kiểu kết cấu khác nhau như dạng mái (weir type), dạng dòng chảy thẳng (straight-through), dạng chữ U, dạng góc và các thiết kế chuyên dụng khác nhằm đáp ứng từng điều kiện vận hành cụ thể. Về phương thức điều khiển, van có thể vận hành bằng tay, khí nén hoặc điện. Trong đó, van màng khí nén được sử dụng phổ biến trong các hệ thống tự động hóa nhờ khả năng đóng mở nhanh và độ ổn định cao.

4. Đáp ứng các tiêu chuẩn vệ sinh nghiêm ngặt

Thân van thường được chế tạo từ thép không gỉ 304 hoặc 316L với bề mặt được đánh bóng có độ nhám thấp, hạn chế tối đa sự bám dính của vi khuẩn và cặn bẩn. Thiết kế không góc chết giúp quá trình CIP (Cleaning In Place) và SIP (Sterilization In Place) diễn ra hiệu quả, đáp ứng các tiêu chuẩn vệ sinh quốc tế trong ngành thực phẩm và dược phẩm.

5. Hạn chế trong một số điều kiện đặc biệt

Van màng vi sinh thường không được khuyến nghị sử dụng cho các hệ thống có nhiệt độ quá cao, áp suất lớn hoặc môi chất chứa dung môi hữu cơ mạnh, chất oxy hóa mạnh trong thời gian dài. Trong những trường hợp này, cần lựa chọn các dòng van chuyên dụng có khả năng chịu nhiệt và chịu áp lực cao hơn.

Nguyên lý hoạt động van màng vi sinh

Van màng vi sinh hoạt động bằng cách điều khiển chuyển động lên xuống của trục van hoặc bộ phận nén thông qua cơ cấu truyền động, từ đó làm biến dạng màng ngăn để thực hiện chức năng đóng mở và kiểm soát dòng chảy của môi chất. Các phương thức vận hành phổ biến gồm điều khiển bằng tay, khí nén hoặc điện, đáp ứng nhiều yêu cầu khác nhau trong các hệ thống sản xuất thực phẩm, đồ uống, dược phẩm và công nghệ sinh học.

Khi bộ truyền động nâng trục van lên, màng ngăn sẽ uốn cong theo hướng lên trên, tạo khoảng trống giữa màng và bề mặt làm kín của thân van, cho phép môi chất lưu thông qua van một cách dễ dàng. Ngược lại, khi trục van hoặc bộ phận nén được ép xuống, màng ngăn sẽ bị ép chặt vào bề mặt làm kín của thân van hoặc gờ đập tràn, ngăn hoàn toàn dòng lưu chất đi qua và thực hiện chức năng đóng van.

Đối với van màng vi sinh điều khiển khí nén, khi khí nén được cấp vào buồng tác động phía trên màng ngăn, áp lực khí sẽ đẩy cụm truyền động đi xuống, ép màng ngăn tiếp xúc với bề mặt làm kín và đóng van. Khi khí nén được xả khỏi buồng điều khiển, lực đàn hồi của màng ngăn hoặc lò xo hồi vị sẽ nâng cụm truyền động lên, đưa màng ngăn trở lại vị trí mở và khôi phục dòng chảy qua van.

Trong các dòng van màng vi sinh điều khiển điện, bộ truyền động điện sẽ chuyển đổi năng lượng điện thành chuyển động cơ học để nâng hoặc hạ trục van, từ đó điều khiển trạng thái đóng mở của màng ngăn. Hệ thống này cho phép vận hành từ xa, tích hợp với hệ thống điều khiển tự động và giám sát tập trung trong các nhà máy hiện đại.

Trong suốt quá trình vận hành, môi chất chỉ tiếp xúc với màng ngăn và bề mặt bên trong thân van. Các bộ phận như trục van, lò xo, bộ truyền động và cơ cấu điều khiển được cách ly hoàn toàn khỏi môi chất nhờ màng ngăn. Thiết kế này giúp ngăn ngừa nhiễm chéo, hạn chế tích tụ vi khuẩn, đảm bảo độ tinh khiết của sản phẩm và đáp ứng các yêu cầu vệ sinh nghiêm ngặt trong ngành thực phẩm, đồ uống, dược phẩm, mỹ phẩm và công nghệ sinh học.

Nhờ nguyên lý hoạt động đơn giản nhưng hiệu quả, van màng vi sinh không chỉ mang lại khả năng làm kín cao mà còn hỗ trợ quá trình vệ sinh CIP (Cleaning In Place) và tiệt trùng SIP (Sterilization In Place), giúp hệ thống vận hành ổn định, an toàn và đạt tiêu chuẩn vệ sinh quốc tế.

Ưu điểm van màng vi sinh

Thiết kế đặc biệt của van màng vi sinh giúp thiết bị trở thành lựa chọn tối ưu cho các môi chất có yêu cầu vệ sinh nghiêm ngặt hoặc có tính chất đặc biệt. Môi chất chỉ tiếp xúc với màng ngăn và thân van, trong khi toàn bộ cơ cấu truyền động được cách ly hoàn toàn, giúp ngăn ngừa nguy cơ nhiễm chéo và đảm bảo độ tinh khiết của sản phẩm.

Van đặc biệt phù hợp với các môi trường siêu sạch, chất lỏng có độ nhớt cao, môi chất ăn mòn, môi chất chứa hạt lơ lửng hoặc các chất nhạy cảm với ô nhiễm. Khi kết hợp với bộ điều khiển khí nén hoặc điện, van có thể tích hợp dễ dàng vào các hệ thống điều khiển tự động hiện đại, nâng cao hiệu quả vận hành và khả năng giám sát quy trình.

Trong ngành dược phẩm sinh học, van màng vi sinh được sử dụng rộng rãi cho hệ thống nước tinh khiết (PW), nước pha tiêm (WFI), dung dịch thuốc và các quy trình lên men. Trong ngành thực phẩm và đồ uống, van được ứng dụng trong các dây chuyền sản xuất sữa, bia, nước giải khát, thực phẩm lỏng và các sản phẩm yêu cầu tiêu chuẩn vệ sinh cao.

Ngoài ra, van màng vi sinh còn được sử dụng trong các ngành hóa chất tinh khiết, điện tử bán dẫn, xử lý nước công nghiệp, mỹ phẩm và công nghệ sinh học. Nhờ cấu tạo đơn giản, số lượng chi tiết ít, việc tháo lắp, vệ sinh và thay thế màng ngăn diễn ra nhanh chóng, giúp giảm chi phí bảo trì và thời gian dừng hệ thống.

Một ưu điểm quan trọng khác là van không yêu cầu bộ phận làm kín trục van tiếp xúc trực tiếp với môi chất. Điều này giúp loại bỏ nguy cơ rò rỉ tại vị trí trục van, nâng cao độ an toàn vận hành và kéo dài tuổi thọ thiết bị. Chính những đặc tính này đã giúp van màng vi sinh trở thành giải pháp kiểm soát lưu chất được ưu tiên trong các ngành công nghiệp hiện đại yêu cầu mức độ sạch và độ tin cậy cao.

Các loại chính van màng vi sinh

Van màng vi sinh được phân loại theo nhiều tiêu chí khác nhau nhằm đáp ứng yêu cầu vận hành và tiêu chuẩn vệ sinh trong các ngành thực phẩm, đồ uống, dược phẩm, công nghệ sinh học và xử lý nước tinh khiết.

Theo phương thức vận hành, van màng vi sinh được chia thành van màng vi sinh tay quay, van màng vi sinh điều khiển khí nén và van màng vi sinh điều khiển điện. Trong đó, van điều khiển khí nén được sử dụng phổ biến trong các hệ thống tự động hóa nhờ tốc độ đóng mở nhanh và độ ổn định cao, còn van điều khiển điện phù hợp với các hệ thống điều khiển từ xa và giám sát tập trung.

Theo cấu tạo thân van và hình dạng kênh dẫn dòng, sản phẩm có thể được chia thành van màng kiểu đập tràn (Weir Type), van màng dòng chảy thẳng (Straight Through Type), van màng góc, van màng chữ U, van màng chữ T, van màng đa cổng, cùng một số dòng chuyên dụng khác được thiết kế cho các quy trình sản xuất đặc biệt. Trong đó, van màng kiểu đập tràn là loại được sử dụng rộng rãi nhất trong các hệ thống vi sinh nhờ khả năng làm kín tốt và tuổi thọ màng cao.

Theo số lượng cổng kết nối, van màng vi sinh được chia thành van màng 2 ngã, van màng 3 ngã và van màng đa ngã. Các dòng van nhiều ngã thường được sử dụng trong hệ thống phân phối lưu chất, hệ thống lấy mẫu hoặc các dây chuyền yêu cầu chuyển hướng dòng chảy tự động.

Theo vật liệu chế tạo thân van, sản phẩm bao gồm van màng vi sinh inox 304, van màng vi sinh inox 316L, van màng nhựa kỹ thuật và van màng lót vật liệu chống ăn mòn. Trong đó, inox 316L là vật liệu được sử dụng phổ biến nhất nhờ khả năng chống ăn mòn cao và đáp ứng các tiêu chuẩn vệ sinh nghiêm ngặt.

Dựa trên trạng thái làm việc của bộ truyền động, van màng vi sinh còn được chia thành loại thường đóng (Normally Closed – NC) và loại thường mở (Normally Open – NO), phù hợp với từng yêu cầu vận hành và mức độ an toàn của hệ thống.

Thông số chung kỹ thuật van màng vi sinh

Van màng vi sinh được sản xuất với nhiều kích cỡ khác nhau để đáp ứng đa dạng nhu cầu sử dụng trong các hệ thống đường ống. Đường kính danh nghĩa phổ biến nằm trong khoảng từ DN8 đến DN65 (tương đương 1/4″ đến 2-1/2″), trong khi một số dòng công nghiệp có thể được sản xuất đến DN150 (6″) hoặc lớn hơn theo yêu cầu.

Áp suất làm việc của van thường dao động từ PN6 đến PN10 (0,6 – 1,0 MPa). Một số dòng van màng vi sinh cao cấp có thể chịu được áp suất làm việc lên đến PN16 (1,6 MPa) tùy thuộc vào cấu tạo thân van và vật liệu màng ngăn.

Nhiệt độ làm việc của van phụ thuộc vào vật liệu chế tạo màng ngăn. Thông thường, phạm vi nhiệt độ vận hành nằm trong khoảng -30°C đến 150°C. Màng EPDM thích hợp cho dải nhiệt độ từ -40°C đến 120°C, màng Silicone có thể làm việc từ -20°C đến 150°C, trong khi màng PTFE hoặc FFKM có khả năng chịu nhiệt cao hơn, đáp ứng các yêu cầu khắt khe trong ngành dược phẩm và công nghệ sinh học.

Thân van chủ yếu được chế tạo từ thép không gỉ 304 hoặc 316L, trong đó inox 316L được sử dụng rộng rãi nhờ khả năng chống ăn mòn vượt trội và đáp ứng tiêu chuẩn vệ sinh quốc tế. Bề mặt bên trong thân van được đánh bóng cơ học hoặc đánh bóng điện hóa với độ nhám bề mặt Ra ≤ 0,4 μm, trong khi các dòng cao cấp có thể đạt Ra ≤ 0,25 μm, giúp hạn chế tối đa sự bám dính của vi khuẩn và cặn bẩn.

Màng ngăn được sản xuất từ các vật liệu đạt chuẩn thực phẩm và dược phẩm như EPDM, Silicone, PTFE và FFKM. Các vật liệu này có khả năng kháng hóa chất tốt, chịu nhiệt cao và đáp ứng yêu cầu vệ sinh trong các quy trình sản xuất vô trùng.

Các phương thức kết nối phổ biến gồm kết nối clamp (kẹp vi sinh), hàn đối đầu (TIG), kết nối ren và kết nối mặt bích. Trong đó, kết nối clamp được sử dụng nhiều nhất trong các hệ thống vi sinh nhờ khả năng tháo lắp nhanh và thuận tiện cho việc vệ sinh.

Về phương thức điều khiển, van có thể được vận hành bằng tay quay, khí nén hoặc điện. Các dòng van điều khiển tự động có thể tích hợp công tắc hành trình, bộ định vị tuyến tính, bộ hiển thị trạng thái và hệ thống điều khiển PLC để đáp ứng yêu cầu tự động hóa hiện đại.

Các chỉ số hiệu suất quan trọng của van bao gồm hệ số lưu lượng (Cv), mô-men xoắn vận hành, độ kín và tuổi thọ màng ngăn. Van màng vi sinh thường đạt tiêu chuẩn rò rỉ ANSI/FCI 70-2 Class VI, bảo đảm khả năng làm kín cao và hạn chế tối đa thất thoát lưu chất trong quá trình vận hành.

Sản phẩm được thiết kế và sản xuất theo nhiều tiêu chuẩn quốc tế như FDA, ISO, DIN, SMS, 3A, EHEDG và ASME BPE, đáp ứng các yêu cầu nghiêm ngặt về vệ sinh, độ an toàn và khả năng ứng dụng trong các ngành công nghiệp có tiêu chuẩn sạch cao.

Vật liệu và sản xuất van màng vi sinh

Thân van màng vi sinh chủ yếu được chế tạo từ thép không gỉ chất lượng cao như inox 304, inox 316 và inox 316L. Trong đó, inox 316L được sử dụng phổ biến nhất trong ngành dược phẩm, thực phẩm và công nghệ sinh học nhờ khả năng chống ăn mòn vượt trội, hàm lượng carbon thấp và khả năng đáp ứng các yêu cầu vệ sinh nghiêm ngặt. Một số dòng van chuyên dụng có thể sử dụng vật liệu kỹ thuật cao hoặc nhựa công nghiệp nhằm đáp ứng các điều kiện làm việc đặc biệt.

Bề mặt bên trong thân van được gia công và đánh bóng với độ chính xác cao nhằm hạn chế sự bám dính của vi khuẩn, cặn bẩn và tạp chất. Độ nhám bề mặt thông thường đạt Ra ≤ 0,4 μm, trong khi các dòng van vi sinh cao cấp có thể đạt Ra ≤ 0,2 μm hoặc tốt hơn. Các phương pháp hoàn thiện bề mặt phổ biến gồm đánh bóng cơ học và đánh bóng điện hóa (Electropolishing), giúp nâng cao khả năng chống ăn mòn và đáp ứng các tiêu chuẩn vệ sinh quốc tế.

Màng ngăn là bộ phận quan trọng nhất của van màng vi sinh và được sản xuất từ các vật liệu đàn hồi đạt tiêu chuẩn thực phẩm và dược phẩm như EPDM, PTFE, Silicone (SI) và FFKM. Mỗi loại vật liệu có đặc tính riêng về khả năng chịu nhiệt, kháng hóa chất và tuổi thọ sử dụng. Việc lựa chọn vật liệu màng ngăn cần căn cứ vào tính chất hóa học của môi chất, nhiệt độ làm việc, áp suất vận hành và yêu cầu vệ sinh của hệ thống. Các vật liệu này thường đáp ứng các tiêu chuẩn an toàn quốc tế như FDA, USP Class VI và các quy định liên quan đến tiếp xúc thực phẩm, dược phẩm.

Quá trình sản xuất van màng vi sinh phải tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế về thiết bị vệ sinh như FDA, EHEDG, ISO, DIN, SMS, 3A và ASME BPE. Đây là những tiêu chuẩn quan trọng nhằm bảo đảm thiết bị có thể sử dụng an toàn trong các hệ thống yêu cầu độ sạch cao, môi trường vô trùng hoặc các quy trình sản xuất nhạy cảm.

Thân van được gia công bằng máy CNC hiện đại với độ chính xác cao nhằm bảo đảm bề mặt làm kín của thân van tương thích hoàn toàn với hình dạng và độ đàn hồi của màng ngăn. Điều này giúp tăng hiệu quả làm kín, giảm mài mòn và kéo dài tuổi thọ của van trong quá trình vận hành.

Kênh dẫn dòng của van được thiết kế liền khối với bề mặt nhẵn bóng, hạn chế tối đa các điểm lưu giữ chất lỏng, cặn bẩn hoặc vi sinh vật. Thiết kế không góc chết (Dead Leg Free Design) giúp hỗ trợ hiệu quả cho quá trình vệ sinh tại chỗ (CIP) và tiệt trùng tại chỗ (SIP), đồng thời giảm nguy cơ nhiễm chéo trong hệ thống.

Tùy theo yêu cầu ứng dụng, thân van có thể được chế tạo bằng phương pháp đúc chính xác hoặc rèn nguyên khối. Đối với các dòng van cao cấp sử dụng trong ngành dược phẩm và công nghệ sinh học, thân van inox 316L rèn thường được ưu tiên nhờ độ bền cơ học cao, cấu trúc vật liệu đồng nhất và khả năng chống ăn mòn tốt hơn so với các sản phẩm đúc thông thường.

Nhờ việc sử dụng vật liệu chất lượng cao kết hợp với quy trình gia công chính xác và tiêu chuẩn sản xuất nghiêm ngặt, van màng vi sinh có khả năng đáp ứng các yêu cầu khắt khe về độ sạch, độ kín, độ bền và độ an toàn trong các ngành công nghiệp hiện đại như thực phẩm, đồ uống, dược phẩm, mỹ phẩm, công nghệ sinh học và sản xuất bán dẫn.

Các lĩnh vực ứng dụng van màng vi sinh

Van màng vi sinh được sử dụng rộng rãi trong các ngành công nghiệp yêu cầu tiêu chuẩn vệ sinh nghiêm ngặt nhờ thiết kế không góc chết, khả năng làm sạch dễ dàng, độ kín cao và chi phí bảo trì thấp. Với cấu tạo đặc biệt giúp môi chất chỉ tiếp xúc với thân van và màng ngăn, thiết bị này trở thành lựa chọn lý tưởng cho các hệ thống sản xuất vô trùng và quy trình công nghệ sạch.

Trong ngành dược phẩm, van màng vi sinh được ứng dụng trong các công đoạn quan trọng như sản xuất thuốc vô trùng, hệ thống phân phối nước tinh khiết (PW), nước pha tiêm (WFI), hệ thống CIP/SIP, bồn phối trộn, thiết bị lên men, hệ thống sắc ký, dây chuyền chiết rót và các quy trình sản xuất sinh phẩm. Khả năng ngăn ngừa nhiễm chéo và đáp ứng các tiêu chuẩn vệ sinh quốc tế giúp van màng vi sinh trở thành một trong những thiết bị không thể thiếu trong các nhà máy dược phẩm hiện đại.

Trong ngành thực phẩm và đồ uống, van được sử dụng để kiểm soát dòng chảy của sữa, nước giải khát, bia, rượu, nước ép trái cây, siro, nước tinh khiết và các loại thực phẩm dạng lỏng khác. Thiết kế bề mặt nhẵn bóng cùng khả năng tương thích với quy trình CIP và SIP giúp đảm bảo chất lượng sản phẩm, đồng thời đáp ứng các yêu cầu nghiêm ngặt về an toàn vệ sinh thực phẩm.

Trong lĩnh vực công nghệ sinh học, van màng vi sinh được sử dụng trong các hệ thống nuôi cấy tế bào, sản xuất enzyme, lên men vi sinh, sản xuất vaccine, nghiên cứu phòng thí nghiệm và các quy trình xử lý mẫu sinh học. Khả năng vận hành trong môi trường vô trùng giúp thiết bị duy trì độ tinh khiết của môi chất và hạn chế tối đa nguy cơ nhiễm khuẩn.

Trong ngành mỹ phẩm, van được lắp đặt trên các hệ thống phối trộn, lưu trữ và vận chuyển nguyên liệu như serum, tinh chất, kem dưỡng, dầu nền và các loại mỹ phẩm dạng lỏng. Việc sử dụng van màng vi sinh giúp bảo vệ chất lượng nguyên liệu và đảm bảo quy trình sản xuất đáp ứng các tiêu chuẩn vệ sinh của ngành.

Ngoài ra, van màng vi sinh còn được ứng dụng trong thiết bị y tế, hệ thống sản xuất thuốc thử, xử lý nước siêu tinh khiết, công nghiệp điện tử bán dẫn, sản xuất linh kiện điện tử và các môi trường sạch khác. Trong các lĩnh vực này, van được sử dụng để kiểm soát nước tinh khiết, hóa chất có độ tinh khiết cao và các loại môi chất nhạy cảm với tạp nhiễm.

Bên cạnh đó, van màng vi sinh cũng được sử dụng trong các hệ thống xử lý nước công nghiệp, dây chuyền sản xuất hóa chất tinh khiết và các nhà máy công nghệ cao, nơi yêu cầu thiết bị phải có khả năng chống ăn mòn, dễ vệ sinh và đáp ứng các tiêu chuẩn vận hành nghiêm ngặt. Nhờ tính linh hoạt và độ tin cậy cao, van màng vi sinh ngày càng được ứng dụng rộng rãi trong nhiều ngành công nghiệp hiện đại yêu cầu mức độ sạch và an toàn tối đa.

Lựa chọn và lắp đặt van màng vi sinh

Khi lựa chọn van màng vi sinh, cần xác định vật liệu thân van và màng ngăn phù hợp với đặc tính của môi chất như tính ăn mòn, độ nhớt, hàm lượng hạt rắn và yêu cầu vệ sinh của hệ thống. Các vật liệu màng phổ biến gồm EPDM, PTFE, Silicone và FFKM, đáp ứng các tiêu chuẩn sử dụng trong ngành thực phẩm, dược phẩm và công nghệ sinh học. Thông số kỹ thuật của van cần được lựa chọn dựa trên nhiệt độ làm việc thực tế (thường từ -30°C đến 150°C hoặc cao hơn tùy vật liệu màng) và áp suất vận hành của hệ thống (thông thường từ 0,6 MPa đến 1,6 MPa). Đồng thời, cần xác định phương thức vận hành phù hợp như tay quay, khí nén hoặc điện, cũng như lựa chọn kiểu kết nối thích hợp như clamp vi sinh, hàn orbital, ren hoặc mặt bích theo yêu cầu lắp đặt và mức độ tự động hóa của dây chuyền. Đối với các hệ thống yêu cầu CIP (Cleaning In Place) và SIP (Sterilization In Place), nên ưu tiên các dòng van có thiết kế không góc chết, bề mặt đánh bóng cao và khả năng tự thoát lưu chất để đảm bảo hiệu quả vệ sinh tối đa.

Trước khi lắp đặt, cần kiểm tra kỹ các thông số vận hành của hệ thống để bảo đảm phù hợp với giới hạn làm việc của van, đồng thời vệ sinh sạch khoang van và đường ống nhằm tránh bụi bẩn hoặc dị vật làm ảnh hưởng đến khả năng làm kín của màng ngăn. Để tăng hiệu quả thoát nước sau quá trình vệ sinh và khử trùng, van nên được lắp đặt với độ nghiêng phù hợp, thường từ 15° đến 30° tùy theo thiết kế hệ thống. Đối với van vận hành bằng tay, không nên sử dụng các đòn bẩy phụ trợ để tăng lực đóng mở, tránh làm hư hỏng cơ cấu truyền động hoặc màng ngăn. Trong quá trình vận chuyển và bảo quản, van cần được lưu giữ trong môi trường khô ráo, thông thoáng, hai đầu kết nối được bịt kín để tránh nhiễm bẩn. Bộ phận đóng mở nên được duy trì ở trạng thái mở nhẹ nhằm hạn chế biến dạng màng ngăn và kéo dài tuổi thọ của thiết bị.

Bảo trì và khắc phục sự cố

Trước khi lắp đặt van màng vi sinh, cần kiểm tra kỹ điều kiện làm việc của hệ thống đường ống có phù hợp với phạm vi sử dụng do nhà sản xuất quy định hay không, đồng thời vệ sinh sạch khoang van để tránh bụi bẩn, cặn bám hoặc dị vật làm ảnh hưởng đến khả năng làm kín của màng ngăn. Không được bôi dầu mỡ lên bề mặt màng cao su hoặc lớp lót cao su vì có thể gây trương nở vật liệu, làm giảm tuổi thọ và hiệu quả làm việc của van. Khi vận hành bằng tay, không nên sử dụng các đòn bẩy phụ trợ để tăng lực đóng mở nhằm tránh làm hỏng cơ cấu truyền động hoặc các chi tiết làm kín. Van cần được bảo quản trong môi trường khô ráo, thông thoáng, tránh xếp chồng lên nhau. Hai đầu kết nối phải được bịt kín để ngăn bụi bẩn và vi sinh vật xâm nhập, đồng thời bộ phận đóng mở nên được giữ ở trạng thái hơi mở trong thời gian lưu kho. Đối với các hệ thống yêu cầu độ sạch cao trong ngành thực phẩm, dược phẩm và công nghệ sinh học, việc sử dụng các sản phẩm inox vi sinh chất lượng cao từ Công ty TNHH Van Công Nghiệp Đỉnh Vạn Thành giúp nâng cao độ an toàn, độ bền và khả năng vận hành ổn định của toàn hệ thống.

Các lỗi thường gặp và phương pháp khắc phục sự cố

Hỏng hóc ở bộ phận làm kín thường bao gồm rách màng ngăn, lão hóa vật liệu hoặc mài mòn bề mặt làm kín, dẫn đến hiện tượng rò rỉ môi chất. Để khắc phục, cần kiểm tra định kỳ tình trạng màng ngăn và thay thế khi phát hiện dấu hiệu xuống cấp; đồng thời có thể gia công lại hoặc thay mới các bề mặt làm kín bị hư hỏng. Đối với cơ cấu truyền động, các lỗi thường gặp ở bộ truyền động khí nén bao gồm áp suất khí cấp không ổn định, rò rỉ khí hoặc hư hỏng xi lanh; trong khi bộ truyền động điện có thể gặp sự cố mất nguồn, cháy động cơ hoặc lỗi mạch điều khiển. Giải pháp là kiểm tra nguồn cấp, sửa chữa hoặc thay thế các bộ phận liên quan để khôi phục hoạt động bình thường của van.

Rò rỉ môi chất cũng có thể xuất hiện tại các vị trí kết nối mặt bích, mối hàn hoặc do thân van bị nứt, ăn mòn. Trong trường hợp này cần thay thế gioăng làm kín, siết lại các mối nối theo đúng mô-men kỹ thuật hoặc sửa chữa, thay mới thân van nếu cần thiết. Hiện tượng vận hành bất thường như đóng mở nặng, van bị kẹt hoặc môi chất vẫn tiếp tục chảy khi van đã đóng hoàn toàn thường xuất phát từ nguyên nhân trục van bị kẹt, có vật thể lạ trong khoang van hoặc bề mặt làm kín bị hư hỏng. Các biện pháp xử lý bao gồm vệ sinh đường dẫn dòng, bôi trơn các chi tiết chuyển động, loại bỏ dị vật và phục hồi hoặc thay thế bề mặt làm kín.

Rung động và tiếng ồn bất thường trong quá trình vận hành có thể do lựa chọn kích thước van chưa phù hợp, giá đỡ đường ống không chắc chắn hoặc vận tốc dòng chảy quá lớn. Khi đó cần đánh giá lại điều kiện vận hành, lựa chọn loại van phù hợp hơn, gia cố hệ thống giá đỡ và điều chỉnh lưu lượng môi chất để giảm rung động. Ngoài ra, màng ngăn là chi tiết chịu tác động trực tiếp của môi chất nên được xem là bộ phận tiêu hao cần kiểm tra thường xuyên. Tùy theo nhiệt độ làm việc, điều kiện khử trùng và tính chất hóa học của môi trường, có thể lựa chọn các loại màng EPDM, PTFE, Silicone hoặc FFKM phù hợp. Trước khi lựa chọn thân van và màng ngăn, cần phân tích đầy đủ đặc tính của môi chất, tham khảo dữ liệu tương thích vật liệu hoặc ý kiến chuyên gia nhằm đảm bảo độ an toàn, độ bền và hiệu quả vận hành lâu dài của hệ thống. Trong thực tế, nhiều doanh nghiệp hiện ưu tiên sử dụng các dòng van inox vi sinh, phụ kiện vi sinh và thiết bị đường ống vi sinh do Công ty TNHH Van Công Nghiệp Đỉnh Vạn Thành cung cấp nhằm đáp ứng các tiêu chuẩn vệ sinh nghiêm ngặt trong ngành thực phẩm, dược phẩm, mỹ phẩm và công nghệ sinh học.
