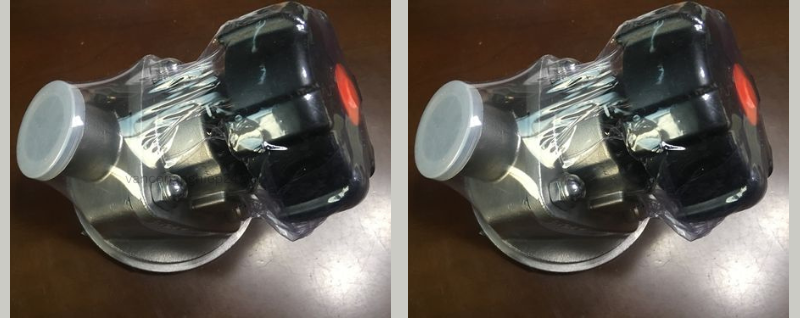

Van màng xả đáy bồn tank inox vi sinh

Van màng xả đáy bồn tank inox vi sinh, còn được gọi là van xả hoặc van đáy bình, là một thiết bị công nghiệp được sử dụng đặc biệt để xả vật liệu từ đáy các bình phản ứng trong các ngành công nghiệp sạch như dược phẩm, công nghệ sinh học, hóa chất tinh chế và thực phẩm. Nó cũng được sử dụng rộng rãi trong các ngành công nghiệp như hóa chất, dầu khí, luyện kim, thuốc trừ sâu, thuốc nhuộm và chế biến thực phẩm.

Được làm bằng thép không gỉ SUS316L, với bề mặt được xử lý bằng phương pháp đánh bóng cơ học hoặc điện phân, thích hợp cho nhiệt độ trung bình từ -29 đến 180 ℃. Thiết kế của nó tương thích với các tiêu chuẩn quốc tế như ISO và DIN, và cung cấp nhiều hình thức giao diện khác nhau như hàn, kẹp và mặt bích. Đã có một thiết kế cải tiến cho bộ phận đúc thân van đáy bể nhằm tối ưu hóa quá trình lắp đặt.

Van màng xả đáy bồn tank inox vi sinh này sử dụng thiết kế lắp đặt nghiêng 35 độ, cùng với bộ khuấy thùng chứa, cho phép xả vật liệu không có góc chết và chức năng tự làm sạch. Nó có ưu điểm là xả vật liệu không có góc chết, không có cặn và không bị rò rỉ. Van có độ bóng gương bên trong đạt tiêu chuẩn Ra0,4um và các bộ phận làm kín được làm bằng các vật liệu như PTFE, EPDM và FPM để thích ứng với các điều kiện môi chất khác nhau. Cấu trúc nhỏ gọn phù hợp để lắp đặt trong không gian hẹp. Chế độ vận hành hỗ trợ cả thủ công và khí nén. Phiên bản khí nén có thể tích hợp bộ điều khiển quy trình và cảm biến vị trí để đạt được điều khiển tự động từ xa. Ngoài chức năng cắt ban đầu, nó còn có thể thực hiện điều khiển điều chỉnh và tham gia vào điều khiển khóa liên động trong các khu vực quy trình chính. Kích thước áp dụng nằm trong khoảng từ DN15 đến DN100.

THÔNG SỐ KỸ THUẬT: Van màng xả đáy bồn tank inox vi sinh

• Kích thước (DN): DN15 – DN100
• Áp suất làm việc: 0 – 1.6 MPa (tùy cấu hình)
• Nhiệt độ làm việc: -29℃ đến 180℃
• Vật liệu thân van: Inox SUS316L
• Vật liệu màng: PTFE / EPDM / FPM
• Kiểu kết nối: Hàn, kẹp (clamp), ren hoặc mặt bích
• Bề mặt trong: Đánh bóng gương Ra ≤ 0.4 μm
• Tiêu chuẩn thiết kế: ISO, DIN hoặc tương đương
• Phương thức vận hành: Thủ công, khí nén (tác động đơn / tác động kép), điện
• Áp suất khí nén điều khiển: 0.4 – 0.7 MPa
• Ứng dụng: Dược phẩm, thực phẩm, công nghệ sinh học, hóa chất sạch
• Chức năng: Xả đáy, cấp liệu, lấy mẫu, đóng/mở không vùng chết

Thông số tham khảo và giá tham khảo

Thông số kỹ thuật	Vật liệu	Màng ngăn	Nhiệt độ	Giá	Màng ngăn	Nhiệt độ	Giá
DN15-20	316L	EPDM hoặc silicone	-20－150	660.000	PTFE	-20-180	760.000
DN25	316L	EPDM hoặc silicone	-20－150	830.000	PTFE	-20-180	950.000
DN32	316L	EPDM hoặc silicone	-20－150	900.000	PTFE	-20-180	1.200.000
DN40	316L	EPDM hoặc silicone	-20－150	1.100.000	PTFE	-20-180	1.350.000
DN50	316L	EPDM hoặc silicone	-20－150	1.600.000	PTFE	-20-180	1.950.000

Lưu ý về giá: Van màng xả đáy bồn tank inox vi sinh

Giá sản phẩm phụ thuộc vào kích thước DN, vật liệu (SUS304/SUS316L), loại màng (PTFE/EPDM/FPM), kiểu kết nối (hàn, clamp, mặt bích) và phương thức vận hành (tay, khí nén, điện).

Các phiên bản tiêu chuẩn thường có giá thấp hơn, trong khi các loại vi sinh cao cấp, yêu cầu đánh bóng Ra thấp, hoặc tích hợp điều khiển khí nén/điện sẽ có giá cao hơn.

Ngoài ra, giá có thể thay đổi theo số lượng đặt hàng, tiêu chuẩn kỹ thuật và yêu cầu thiết kế riêng của từng hệ thống.

Định nghĩa và tên gọi khác

Van màng xả đáy bồn tank inox vi sinh (còn được gọi là van đáy bình hoặc van xả) là loại van được lắp đặt tại đáy lò phản ứng, bể chứa hoặc các thùng chứa công nghiệp nhằm thực hiện các chức năng xả liệu, giải phóng, lấy mẫu và đóng/mở không có vùng chết. Chức năng chính của van là loại bỏ hoàn toàn phần môi chất còn lại tại đáy thiết bị thông qua kết nối hàn hoặc mặt bích, giúp đảm bảo quá trình xả sạch và triệt để.

Các tên gọi khác phổ biến của van đáy bể bao gồm van xả đáy và van đáy bình. Tên tiếng Anh thường được sử dụng là tank bottom valve.

Loại van này được ứng dụng chủ yếu trong các ngành công nghiệp sạch như dược phẩm, công nghệ sinh học, hóa chất tinh chế và thực phẩm. Ngoài ra, nó cũng được sử dụng rộng rãi trong các lĩnh vực như hóa chất, dầu khí, luyện kim, thuốc trừ sâu, thuốc nhuộm và chế biến thực phẩm.

Nguyên lý hoạt động van màng xả đáy bồn tank inox vi sinh

Van màng xả đáy bồn tank inox vi sinh mở và đóng bằng cách điều khiển đĩa van di chuyển lên xuống trong thân van, từ đó thực hiện việc kết nối hoặc ngắt dòng chảy tại đáy bồn chứa. Nguyên lý làm việc cốt lõi dựa trên sự tiếp xúc và tách rời giữa đĩa van và bề mặt làm kín, đảm bảo khả năng đóng kín và xả liệu hiệu quả.

Đối với van đáy bể gắn trên, thân van nâng lên để mở van; ngược lại, đối với van đáy bể gắn dưới, thân van nâng lên để đóng van. Cơ chế này giúp van phù hợp với các điều kiện lắp đặt và cấu hình khác nhau của bồn chứa.

Van thường được thiết kế lắp đặt nghiêng 35 độ, kết hợp với hệ thống khuấy trong thùng chứa, giúp quá trình xả vật liệu diễn ra liên tục, hạn chế tồn đọng và hỗ trợ chức năng tự làm sạch.

Với sự phát triển của tự động hóa, van đáy bể đã chuyển từ vận hành thủ công sang điều khiển bằng khí nén và điện. Ngoài chức năng đóng/mở cơ bản, hệ thống còn có thể thực hiện điều khiển điều chỉnh lưu lượng và tham gia vào các cơ chế khóa liên động trong những khu vực quy trình quan trọng.

Đặc điểm cấu tạo van màng xả đáy bồn tank inox vi sinh

Van màng xả đáy bồn tank inox vi sinh (còn được gọi là van đáy thùng hoặc van xả) là loại van được lắp đặt tại đáy các thùng chứa như lò phản ứng và bể chứa, dùng để thực hiện các chức năng xả, giải phóng, lấy mẫu và đóng/mở mà không có cặn hoặc góc chết.

Van màng xả đáy bồn tank inox vi sinh có đầy đủ các dạng kết nối theo tiêu chuẩn quốc tế hiện hành như hàn, kẹp, ren và mặt bích. Thân van được chế tạo bằng thép không gỉ SUS316L. Bề mặt thân van có thể được đánh bóng cơ học hoặc điện hóa theo yêu cầu, đạt độ chính xác bề mặt trên 0,25 μm; bề mặt trong thường được đánh bóng gương với độ nhám Ra 0,2–0,45 μm, đảm bảo độ sạch cao và hạn chế bám dính vật liệu. Cấu trúc van nhỏ gọn, thuận tiện lắp đặt trong không gian đáy hẹp của các thiết bị như lò phản ứng.

Van sử dụng các dạng làm kín khác nhau, bao gồm làm kín mềm (PTFE, EPDM, FPM) và làm kín kim loại cứng. Với dạng làm kín kim loại cứng, bề mặt thường được phủ hợp kim cứng, có thể đạt cấp độ kín VI, đồng thời đảm bảo khả năng chống mài mòn và chống ăn mòn cao. Lõi van có thể thiết kế dạng đĩa (gồm loại gắn trên và gắn dưới) hoặc dạng pít-tông. Trục van chủ yếu chuyển động tịnh tiến lên xuống, không quay, nhằm giảm mài mòn gioăng. Đĩa van được điều khiển đóng/mở thông qua chuyển động của trục van.

Ngoài các phương thức vận hành bằng tay và khí nén, van còn có thể được trang bị truyền động điện, thủy lực hoặc bánh răng tùy theo yêu cầu hệ thống. Bộ truyền động khí nén có thể tích hợp bộ điều khiển quy trình và cảm biến vị trí để thực hiện điều khiển tự động và giám sát từ xa.

Để đáp ứng các điều kiện làm việc khác nhau, van có thể được thiết kế với nhiều cấu hình đặc biệt như hành trình ngắn, chống cháy, áo gia nhiệt/cách nhiệt, thân van có ống xếp chống rò rỉ, đầu phun rửa/xả, cảm biến nhiệt độ tích hợp và khả năng làm việc trong môi trường chân không.

Các loại chính

Van màng xả đáy bồn tank inox vi sinh có thể được phân loại theo nhiều tiêu chí khác nhau như phương thức vận hành, cấu trúc lõi van, góc đầu ra và lĩnh vực ứng dụng.

Theo phương thức vận hành, van có thể chia thành các loại: vận hành bằng tay, khí nén (loại lò xo hồi, loại tác động kép), điện, thủy lực và truyền động bánh răng.

Theo cấu trúc lõi van, van chủ yếu được chia thành loại đĩa (gồm loại gắn trên và loại gắn dưới) và loại pít-tông (thường là dạng gắn dưới). So với loại đĩa, loại pít-tông cho khả năng dòng chảy ổn định hơn và tổn thất áp suất nhỏ hơn, tuy nhiên chi phí chế tạo cao hơn.

Theo góc đầu ra, van có thể được thiết kế với các góc 45°, 60° hoặc 90° nhằm đáp ứng các yêu cầu công nghệ và điều kiện lắp đặt khác nhau.

Theo lĩnh vực ứng dụng, van bao gồm van đáy bồn vi sinh (dùng trong dược phẩm, thực phẩm, công nghệ sinh học), van đáy bồn khí nén và van bi xả đáy bồn. Trong đó, van bi xả đáy bồn sử dụng cấu trúc bi, có đặc điểm là thiết kế nhỏ gọn, đóng/mở nhanh, hạn chế bám cặn và dễ vệ sinh.

Các lĩnh vực ứng dụng van màng xả đáy bồn tank inox vi sinh

Van màng xả đáy bồn tank inox vi sinh (còn được gọi là van đáy thùng hoặc van xả) chủ yếu được sử dụng trong các ngành công nghiệp có yêu cầu độ sạch cao như dược phẩm, công nghệ sinh học, hóa chất tinh chế và chế biến thực phẩm.

Thiết bị này được dùng cho các chức năng xả đáy, cấp liệu, lấy mẫu và đóng/mở không có vùng chết tại các thùng chứa như lò phản ứng và bể chứa, giúp đảm bảo quá trình vận hành sạch, hạn chế tồn đọng vật liệu.

Ngoài ra, van còn được ứng dụng rộng rãi trong các ngành công nghiệp khác như hóa chất, dầu khí, luyện kim, thuốc trừ sâu và thuốc nhuộm, nơi yêu cầu kiểm soát dòng chảy và khả năng chịu ăn mòn cao.

Lựa chọn và lắp đặt van màng xả đáy bồn tank inox vi sinh

Việc lựa chọn van màng xả đáy bồn tank inox vi sinh cần dựa trên cấu trúc lõi van, thông số kỹ thuật, vật liệu chế tạo, phương thức truyền động và các yêu cầu chức năng đặc biệt. Về cấu trúc lõi van, thiết bị thường được chia thành loại đĩa (gồm loại gắn trên và gắn dưới) và loại pít-tông (chủ yếu là loại gắn dưới). Loại đĩa có ưu điểm cấu trúc nhỏ gọn, chi phí thấp; trong khi loại pít-tông cho dòng chảy ổn định hơn, tổn thất áp suất nhỏ và độ bền trục van cao hơn nhưng hành trình dài và giá thành cao hơn. Trong trường hợp không gian đáy hạn chế, nên ưu tiên loại gắn dưới.

Khi lựa chọn, cần đảm bảo kích thước lỗ van, cấp áp suất và tiêu chuẩn kết nối phù hợp với mặt bích của thiết bị. Đồng thời, vật liệu, cấp áp suất và dạng kết cấu làm kín phải được lựa chọn theo tính chất môi chất và điều kiện đường ống. Ngoài inox tiêu chuẩn, có thể sử dụng các vật liệu đặc biệt chống ăn mòn như titan, zirconium hoặc Hastelloy. Bộ truyền động có thể lựa chọn loại tay, khí nén, điện hoặc thủy lực; trong đó khí nén và điện phù hợp cho hệ thống điều khiển tự động, điều chỉnh và khóa liên động quy trình. Ngoài ra, có thể tích hợp các cấu hình đặc biệt như đo và điều chỉnh nhiệt độ, gioăng xếp, áo gia nhiệt/cách nhiệt, thiết kế chống cháy hoặc vòi phun vệ sinh theo yêu cầu công nghệ.

Khi lắp đặt van, cần đảm bảo bề mặt lõi van phẳng với mặt trong đáy bồn để tránh tồn đọng vật liệu. Kích thước lỗ và cấp áp suất phải tương thích hoàn toàn với mặt bích thiết bị. Nếu sử dụng loại mở lên trên, cần kiểm tra trước không gian đáy bồn đủ để đảm bảo hành trình mở của lõi van. Đối với các thiết bị có vật liệu dễ hư hỏng như tráng men, nên thực hiện lắp đặt tích hợp để hạn chế rủi ro.

Quy trình lắp đặt cơ bản gồm: kiểm tra thông số van trước khi lắp, căn chỉnh mặt bích van với mặt bích đáy bồn, đặt gioăng làm kín, siết bu lông theo dạng đối xứng và đều lực, sau đó tiến hành thử kín và kiểm tra đóng/mở trước khi đưa vào vận hành.
