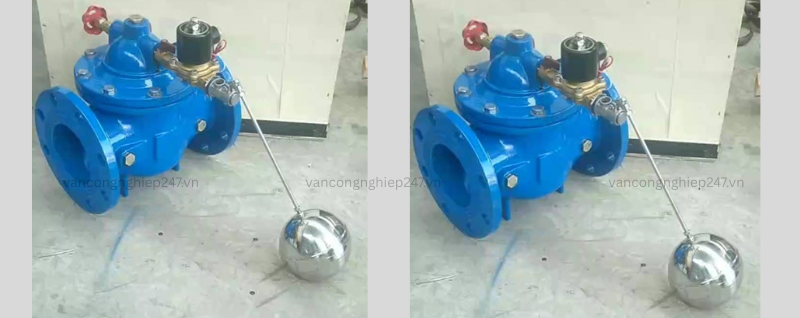

Van phao mặt bích điện từ

Van phao mặt bích điện từ là thiết bị này được ứng dụng trong các hệ thống đường ống cấp nước vào bể chứa và tháp nước của nhà cao tầng, mạng lưới cấp nước sinh hoạt đô thị, hệ thống phòng cháy chữa cháy cũng như trong các nhà máy và khu công nghiệp.

Van phao điều khiển từ xa tích hợp điện từ (dòng VMX) là giải pháp kiểm soát mực nước với cơ chế an toàn kép, được tạo thành bằng cách bổ sung van điện từ (thường mở hoặc thường đóng) vào hệ thống van phao điều khiển từ xa tiêu chuẩn. Cấu tạo của sản phẩm bao gồm các bộ phận chính như van chính, van kim, van bi, phao cơ, van điện từ và bộ lọc. Thân van thường được chế tạo từ gang dẻo, kết nối kiểu mặt bích, làm việc ở áp suất khoảng 1.0 – 2.5 MPa và nhiệt độ môi chất từ 0 – 80°C.

Nguyên lý hoạt động dựa trên việc phao cảm biến sự thay đổi mực chất lỏng để điều khiển van chính đóng/mở. Van điện từ đóng vai trò như một cơ chế bảo vệ bổ sung, đảm bảo kiểm soát mực nước ngay cả khi xảy ra sự cố như mất điện hoặc hỏng phao. Hệ thống hỗ trợ cả điều khiển thủ công bằng van bi và điều khiển điện từ, đồng thời có khả năng điều chỉnh áp lực. Khi lắp đặt, cần bố trí thêm van chặn và bộ lọc trước – sau van chính, và nếu lắp ngang thì nắp van phải hướng lên trên.

Thiết bị này được sử dụng phổ biến trong các công trình như tòa nhà cao tầng, hệ thống cấp nước đô thị, hệ thống PCCC, bể chứa và tháp nước của nhà máy, giúp hạn chế tình trạng tràn nước và giảm tần suất đóng mở của van chính.

Thông số kỹ thuật van phao mặt bích điện từ

Áp suất làm việc: 1.0 MPa, 1.6 MPa, 2.5 MPa, 4.0 MPa

Kích thước: DN20 – DN400 (có thể đến DN450)

Nhiệt độ làm việc: 0 – 80°C

Môi chất: Nước, dầu

Kiểu kết nối: Mặt bích

Vật liệu chế tạo:

Thân và nắp van: Gang, gang dẻo, thép đúc hoặc inox

Trục van: Thép không gỉ

Đĩa van và ghế van: Đồng thau

Màng ngăn: Cao su NBR

Áp suất thử nghiệm:

PN10: Thử vỏ 1.5 MPa, thử kín 1.1 MPa

PN16: Thử vỏ 2.4 MPa, thử kín 1.76 MPa

PN25: Thử vỏ 3.75 MPa, thử kín 2.75 MPa

Điện áp sử dụng: 220V

Giới thiệu sản phẩm van phao mặt bích điện từ

Van phao điều khiển từ xa điện từ (ví dụ dòng VMX) là thiết bị điều khiển mực nước được nâng cấp với cơ chế bảo vệ hai lớp, kết hợp giữa phao cơ và van điện từ. Nhờ đó, ngay cả khi hệ thống gặp sự cố như mất nguồn điện hoặc hỏng phao, van vẫn duy trì khả năng kiểm soát mực nước, ngăn ngừa tràn hiệu quả.

Ngoài ra, thiết bị cho phép thiết lập trước mức nước đóng/mở, giúp giảm tình trạng van hoạt động liên tục, tăng độ bền và ổn định trong vận hành. Các model phổ biến hiện nay gồm VMX, VMX-16C, VMX-16Q, được ứng dụng rộng rãi trong hệ thống cấp nước cho nhà cao tầng, mạng lưới cấp nước đô thị, hệ thống chữa cháy, cũng như trong các bể chứa và tháp nước của khu công nghiệp và khai thác.

Nguyên lý hoạt động van phao mặt bích điện từ

Thiết bị hoạt động dựa trên cơ chế phao cơ kết hợp van điện từ để theo dõi và kiểm soát mực chất lỏng trong bể. Phao có nhiệm vụ cảm nhận sự thay đổi mực nước và điều khiển van chính đóng/mở tương ứng. Trong khi đó, van điện từ đóng vai trò như một lớp bảo vệ bổ sung, giúp duy trì khả năng kiểm soát ngay cả khi xảy ra sự cố như mất điện hoặc hỏng phao.

Khi nước đi vào từ đầu vào của van, do các van phụ như van kim, van điều khiển và van phao đang ở trạng thái mở, lưu chất sẽ đi vào buồng điều khiển phía trên nắp van thông qua van kim, sau đó tiếp tục chảy về bể thông qua các van trung gian. Ở giai đoạn này, áp suất trong buồng điều khiển chưa hình thành, khiến áp lực tại phía dưới đĩa van chính lớn hơn và đẩy đĩa van mở ra, cho phép nước cấp vào bể với lưu lượng lớn.

Khi mực nước trong bể tăng dần, phao nổi lên và bắt đầu đóng van phao. Lúc này, lưu chất trong buồng điều khiển bị giữ lại, làm áp suất trong buồng tăng lên theo thời gian. Khi áp suất đạt đến mức nhất định, lực này sẽ ép đĩa van chính xuống và đóng van lại. Quá trình này diễn ra tự động, giúp duy trì mực nước ổn định theo cài đặt.

Cấu tạo van phao mặt bích điện từ

Van phao điều khiển từ xa điện từ (ký hiệu phổ biến VMX) là thiết bị điều khiển mực nước được phát triển từ dòng van phao điều khiển từ xa 100X, kết hợp thêm bộ điều khiển van điện từ nhằm tăng cường tính an toàn và khả năng kiểm soát. Cấu tạo chính của van bao gồm các bộ phận như van chính, van điện từ, phao cơ, van kim, van điều khiển, van bi và bộ lọc nhỏ. Trong đó, van bi điều khiển có thể được lắp tách rời với thân van chính để thuận tiện cho việc điều chỉnh. Ngoài ra, van còn có thể trang bị cơ chế vận hành bằng tay, cho phép đóng/mở thủ công khi xảy ra sự cố mất điện hoặc lỗi hệ thống điều khiển.

Kích thước kết nối bên ngoài chính (đơn vị: mm)

DN	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450
L	150	160	180	200	203	216	241	292	330	356	495	622	698	787	914	978
H1	179	179	179	210	210	215	245	305	365	415	510	560	658	696	735	735
H	212	212	212	265	265	310	350	460	520	570	840	890	1030	1090	1150	1150

Lắp đặt và bảo trì van phao mặt bích điện từ

Van chính nên được lắp trên đường ống cấp nước vào bể chứa hoặc tháp nước của các công trình cao tầng. Vị trí lắp đặt tối ưu là theo phương ngang, với phần nắp van hướng lên trên, tuy nhiên vẫn có thể lắp theo các hướng khác nếu điều kiện thực tế yêu cầu. Khi lắp đặt cần chú ý hướng mũi tên trên thân van để đảm bảo đúng chiều dòng chảy. Trước khi lắp, cần vệ sinh sạch đường ống để loại bỏ cặn bẩn. Đồng thời, nên bố trí van chặn và bộ lọc ở phía trước van chính, và thêm một van chặn phía sau để thuận tiện cho việc bảo trì.

Trong quá trình vận hành thử, cần mở van bi trên nắp van trước, sau đó từ từ mở van chặn phía trước để cấp nước. Khi đó, van chính sẽ hoạt động bình thường và cấp nước vào bể. Nếu đóng van điện từ mà van chính không đóng theo, cần kiểm tra và vệ sinh do có thể bị kẹt bởi tạp chất. Khi hệ thống đang hoạt động, nếu nâng phao lên bằng tay mà van chính đóng lại, chứng tỏ cơ cấu điều khiển hoạt động tốt.

Bộ lọc nhỏ tại đầu vào của hệ thống cần được kiểm tra và làm sạch định kỳ khoảng 2–3 tháng/lần để đảm bảo thiết bị vận hành ổn định.

Các lĩnh vực ứng dụng van phao mặt bích điện từ

Van phao điều khiển từ xa bằng điện từ được sử dụng rộng rãi trong hệ thống cấp nước đầu vào của các tòa nhà cao tầng, mạng lưới cấp nước đô thị, hệ thống phòng cháy chữa cháy, cũng như trong bể chứa và tháp nước của các nhà máy và khu công nghiệp. Ngoài ra, thiết bị còn phù hợp cho các hệ thống kiểm soát mực nước tại bể chứa, hồ chứa và các công trình dân dụng khác.

Đặc điểm nổi bật

Van phao điện từ có khả năng kiểm soát mực nước hiệu quả ngay cả khi xảy ra sự cố như mất điện hoặc hỏng phao, đảm bảo mức nước luôn nằm trong giới hạn an toàn. Thiết bị cho phép cài đặt mức đóng/mở cụ thể, giúp hạn chế tình trạng van chính phải hoạt động liên tục. Nhờ những ưu điểm này, sản phẩm được ứng dụng rộng rãi trong hệ thống cấp nước cho nhà cao tầng, hệ thống PCCC, bể chứa công nghiệp và các công trình yêu cầu kiểm soát mực nước tự động.
