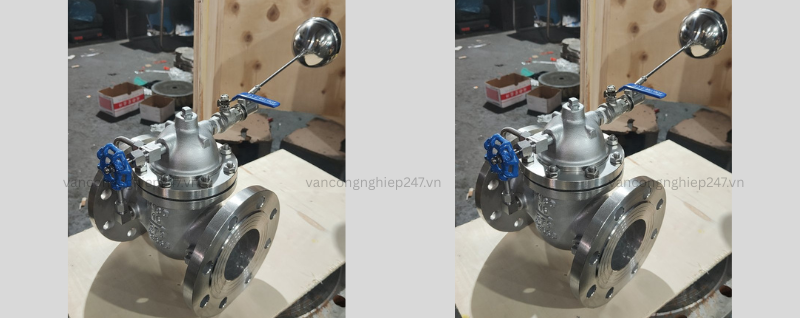

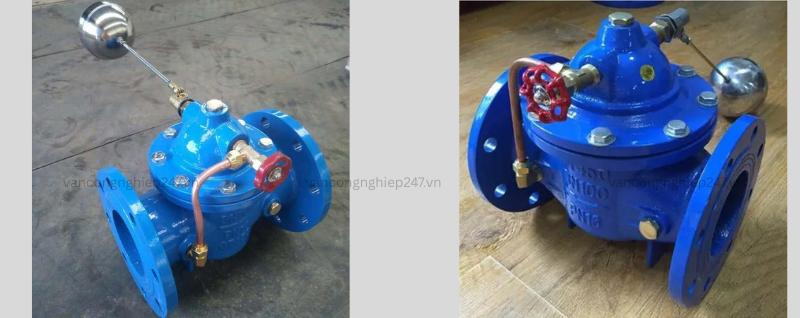

Van phao mặt bích

Van phao mặt bích điều khiển từ xa vận hành bằng cách làm quay bộ phận bên trong để thực hiện quá trình đóng hoặc mở dòng chảy. Thiết bị có ưu điểm dễ thao tác, kích thước nhỏ gọn nhưng vẫn có thể sản xuất với đường kính lớn, khả năng làm kín cao, kết cấu đơn giản và thuận tiện trong việc bảo trì. Bề mặt làm kín cùng bộ phận bên trong luôn được bảo vệ tốt, hạn chế tiếp xúc trực tiếp với môi chất nên ít bị ăn mòn. Nhờ đó, sản phẩm được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau.

Thông số kỹ thuật van phao mặt bích

• Kích thước: DN50 – DN300 (có thể lên DN500+)
• Áp suất làm việc: PN10 – PN16
• Nhiệt độ làm việc: 0 – 80°C (tùy model có thể cao hơn)
• Môi chất: Nước sạch, nước thải, hệ PCCC
• Chất liệu thân van: Gang cầu, gang dẻo phủ epoxy
• Phao: Inox 304 hoặc nhựa
• Trục/ty van: Inox chống ăn mòn
• Gioăng làm kín: EPDM
• Kiểu kết nối: Mặt bích
• Tiêu chuẩn: JIS, DIN, ANSI, BS
• Xuất xứ: Hàn Quốc, Malaysia, Đài Loan, Trung Quốc

Giới thiệu van phao mặt bích

Van phao mặt bích điều khiển từ xa và van cổng mặt bích đều thuộc nhóm van công nghiệp, tuy nhiên điểm khác biệt chính nằm ở cơ cấu đóng mở. Đối với van phao, bộ phận này là một khối hình cầu, hoạt động bằng cách quay quanh trục trung tâm của thân van để kiểm soát trạng thái đóng mở. Loại van này thường được sử dụng trong hệ thống đường ống nhằm mục đích đóng ngắt, phân phối hoặc thay đổi hướng dòng chảy của lưu chất. Các dòng van hai mảnh và ba mảnh là những thiết kế cải tiến, được ứng dụng phổ biến trong thời gian gần đây. Trong quá trình lắp đặt, van thường được bố trí theo phương ngang trên đường ống để đảm bảo hiệu quả vận hành.

Các danh mục liên quan van phao mặt bích

Van phao điều khiển từ xa có thể được phân chia thành dạng thẳng, ba ngã và góc vuông dựa theo cấu trúc đường dẫn dòng chảy. Trong đó, hai dạng sau thường được sử dụng để phân phối lưu chất và thay đổi hướng dòng chảy trong hệ thống. Khi tiến hành lắp đặt và bảo trì các dòng van dạng nhiều mảnh, cần lưu ý một số điểm quan trọng sau:

Cần đảm bảo có đủ không gian để tay vận hành có thể xoay linh hoạt.

Không sử dụng van cho mục đích điều tiết lưu lượng dòng chảy.

Đối với các van có bộ truyền động bằng cơ cấu liên kết, nên lắp đặt theo phương thẳng đứng để đảm bảo hiệu quả vận hành.

Đặc điểm cấu tạo van phao mặt bích

Đóng mở hạn chế ma sát: Thiết kế giúp giảm thiểu sự tiếp xúc giữa các bề mặt làm kín, khắc phục nhược điểm mài mòn thường gặp ở các dòng van truyền thống.

Kết cấu lắp đặt từ phía trên: Cho phép kiểm tra và bảo trì trực tiếp khi van vẫn đang lắp trên đường ống, giúp giảm thời gian dừng hệ thống và tối ưu chi phí vận hành.

Thiết kế một ghế van: Hạn chế rủi ro do áp suất trong khoang van tăng đột ngột, nâng cao độ an toàn khi sử dụng.

Mô-men xoắn vận hành thấp: Trục van được thiết kế tối ưu giúp thao tác đóng mở nhẹ nhàng, không cần nhiều lực tác động.

Cơ chế làm kín dạng nêm: Lực từ trục van tạo áp lực ép phần tử làm kín vào ghế van, đảm bảo độ kín ổn định và không bị ảnh hưởng bởi sự biến đổi áp suất trong đường ống.

Khả năng tự làm sạch: Khi bộ phận đóng mở tách khỏi vị trí làm kín, dòng lưu chất sẽ đi qua bề mặt này theo nhiều hướng, giúp cuốn trôi cặn bẩn và hạn chế bám dính, từ đó duy trì hiệu quả làm kín lâu dài.

Ưu điểm của van phao mặt bích điều khiển từ xa

Trong hệ thống đường ống, van bi thường được sử dụng để đóng ngắt, phân phối và điều hướng dòng chảy của lưu chất. Đây là dòng van hiện đại, được ứng dụng rộng rãi trong những năm gần đây nhờ nhiều ưu điểm nổi bật như sau:

Tổn thất áp suất thấp: Lực cản dòng chảy nhỏ, hệ số cản tương đương với một đoạn ống có cùng chiều dài.

Thiết kế đơn giản: Kết cấu gọn nhẹ, kích thước nhỏ và trọng lượng thấp, thuận tiện cho lắp đặt.

Độ kín cao: Bề mặt làm kín thường sử dụng vật liệu polymer, đảm bảo khả năng làm kín tốt và có thể áp dụng trong hệ thống chân không.

Vận hành nhanh: Chỉ cần xoay 90° là có thể chuyển từ trạng thái mở hoàn toàn sang đóng hoàn toàn, phù hợp cho điều khiển từ xa.

Dễ bảo trì: Cấu tạo đơn giản, các bộ phận làm kín dễ tháo lắp và thay thế khi cần thiết.

Ít bị mài mòn: Khi ở trạng thái mở hoặc đóng hoàn toàn, bề mặt làm kín không tiếp xúc trực tiếp với dòng chảy, giúp giảm hao mòn.

Ứng dụng linh hoạt: Phù hợp với nhiều kích thước đường ống từ nhỏ đến lớn, làm việc tốt trong dải áp suất từ chân không đến áp suất cao. Khi phần tử đóng quay 90°, dòng chảy được kiểm soát hoàn toàn.

Van phao mặt bích điều khiển từ xa (còn gọi là van bi bệ cao) là phiên bản cải tiến với nhiều đặc điểm cấu trúc ưu việt như giảm ma sát khi đóng mở, độ bền làm kín cao và mô-men xoắn vận hành thấp. Nhờ đó, có thể sử dụng các bộ truyền động kích thước nhỏ hơn. Khi kết hợp với bộ điều khiển điện đa vòng, van không chỉ thực hiện chức năng đóng mở mà còn có thể điều tiết lưu lượng chính xác. Sản phẩm được sử dụng rộng rãi trong các ngành yêu cầu độ kín cao như dầu khí, hóa chất và hệ thống cấp thoát nước.

Quy trình làm việc van phao mặt bích

A. Quá trình mở van

Ở trạng thái đóng, bộ phận đóng được ép chặt vào ghế van nhờ lực tác động từ trục van.

Khi xoay tay vận hành, trục van di chuyển theo hướng ngược lại, đồng thời cơ cấu nghiêng phía dưới giúp tách bộ phận đóng khỏi ghế van.

Trục van tiếp tục nâng lên và tương tác với chốt dẫn hướng trong rãnh xoắn, làm cho bộ phận đóng bắt đầu quay mà không gây ma sát.

Khi đạt đến vị trí giới hạn, van mở hoàn toàn và bộ phận đóng xoay đúng vị trí cho phép dòng chảy đi qua tối đa.

B. Quá trình đóng van

Khi thực hiện đóng, xoay tay quay theo chiều kim đồng hồ, trục van hạ xuống và bộ phận đóng bắt đầu quay.

Chốt dẫn hướng trong rãnh xoắn tác động lên trục van, khiến cả trục và bộ phận đóng quay đồng thời một góc 90°.

Trước khi đóng kín, bộ phận đóng đã hoàn tất quá trình xoay mà chưa tiếp xúc với ghế van.

Ở giai đoạn cuối, cơ cấu nghiêng tại đáy sẽ tạo lực ép đưa bộ phận đóng áp sát vào ghế van, đảm bảo độ kín hoàn toàn.

Lưu ý khi lắp đặt van phao mặt bích

Van phao mặt bích điều khiển từ xa có kết cấu tương đối đơn giản, thuận tiện cho việc bảo trì và vận hành. Bộ phận làm kín cùng với bi van luôn được bảo vệ trong trạng thái kín, giúp hạn chế sự tác động của môi chất và giảm nguy cơ ăn mòn. Thiết bị thường được sử dụng trong các hệ thống chứa nước như bể chứa, đồng thời cũng phù hợp với các ứng dụng như bình nước nóng thương mại, hệ thống bơm nhiệt, tháp giải nhiệt và các hệ thống điều hòa không khí. Tuy nhiên, trong quá trình lắp đặt cần chú ý các điểm sau:

Trước khi lắp đặt, cần tháo bỏ nắp bảo vệ ở hai đầu mặt bích, sau đó tiến hành xả rửa và làm sạch van khi đang ở trạng thái mở hoàn toàn.

Đường ống tại vị trí lắp đặt phải đảm bảo không bị cong vênh hoặc chịu lực tác động bên ngoài. Nên sử dụng giá đỡ hoặc thiết bị hỗ trợ để giữ ổn định và tránh sai lệch hướng ống.

Trước khi đưa vào lắp đặt, cần kiểm tra toàn bộ thiết bị theo tín hiệu điều khiển (điện hoặc khí nén) để đảm bảo không bị ảnh hưởng bởi rung động trong quá trình vận chuyển. Chỉ tiến hành lắp đặt khi thiết bị đạt yêu cầu, đồng thời việc đấu nối phải tuân thủ đúng sơ đồ kỹ thuật.

Van nên được lắp đặt theo phương ngang hoặc phương đứng của hệ thống đường ống, tùy theo thiết kế thực tế.

Trước khi kết nối, cần làm sạch đường ống để loại bỏ hoàn toàn cặn bẩn hoặc tạp chất có thể gây ảnh hưởng đến bề mặt làm kín của van.

Khi hoàn tất lắp đặt, các bu lông mặt bích cần được siết theo phương pháp đối xứng (bắt chéo) với lực siết phù hợp nhằm đảm bảo độ kín và độ ổn định.

Trong quá trình thi công, không sử dụng bộ truyền động của van làm điểm nâng hạ để tránh gây hư hỏng cho thiết bị và các phụ kiện đi kèm.
