Van phao inox

Van phao inox là thiết bị điều khiển mực chất lỏng tự động sử dụng thân van bằng thép không gỉ kết hợp với cơ cấu phao nổi. Sản phẩm được ứng dụng phổ biến trong các hệ thống cấp nước tự động như bể chứa, bồn nước, tháp nước và các công trình công nghiệp. Nhờ thiết kế chắc chắn và khả năng chống ăn mòn cao, van không chỉ đảm bảo chức năng đóng/mở mà còn hỗ trợ ổn định dòng chảy và duy trì áp suất trong hệ thống.

Van phao inox hiện nay có dải kích thước đa dạng từ DN15 đến DN300, áp suất làm việc phổ biến từ 0.03MPa đến 1.6MPa. Vật liệu chế tạo thường là inox 304, 316 hoặc 316L, ngoài ra một số chi tiết phụ có thể sử dụng đồng hoặc hợp kim. Sản phẩm được sản xuất theo nhiều tiêu chuẩn như GB, DIN, ANSI và đạt các chứng nhận chất lượng như ISO, đảm bảo đáp ứng yêu cầu kỹ thuật trong các hệ thống cấp nước và công nghiệp.

Van có thể kết nối bằng ren hoặc mặt bích, phù hợp với nhiều kiểu lắp đặt khác nhau. Nguyên lý hoạt động dựa trên sự thay đổi mực nước: khi mực nước tăng, phao nổi lên kéo theo cơ cấu liên kết làm van đóng lại; khi mực nước giảm, phao hạ xuống và van mở ra để cấp nước. Thiết kế cơ cấu đòn bẩy hoặc liên kết giúp vận hành ổn định, đảm bảo độ kín cao và hạn chế rò rỉ.

Cấu trúc van thường sử dụng cơ chế truyền động hai cần hoặc cơ cấu liên kết trực tiếp, kết hợp lõi van định hướng thẳng đứng giúp tăng độ kín và độ bền. Một số dòng còn tích hợp khả năng điều chỉnh mực nước linh hoạt thông qua vít hoặc bánh răng, cùng với vật liệu làm kín bằng silicon hoặc cao su kỹ thuật giúp nâng cao tuổi thọ sử dụng. Phao inox sau khi xử lý bề mặt có thể tăng độ bền và tuổi thọ lên đáng kể trong môi trường làm việc khắc nghiệt.

Van phao inox có khả năng làm việc với nhiều loại môi chất như nước sạch, nước công nghiệp hoặc chất lỏng có tính ăn mòn nhẹ, với dải nhiệt độ làm việc rộng, có thể lên đến khoảng 200°C tùy thiết kế. Nhờ những ưu điểm này, sản phẩm được ứng dụng rộng rãi trong các ngành như cấp nước đô thị, xử lý nước, thực phẩm, hóa chất và hệ thống công nghiệp.

Thông số kỹ thuật van phao inox

• Kích thước: DN15 – DN300
• Áp suất làm việc: 0.03 – 1.6 MPa (PN10 – PN16)
• Nhiệt độ: 0 – 200°C
• Vật liệu: Inox 304, 316, 316L
• Kết nối: Ren / Mặt bích (JIS, DIN, ANSI)
• Môi chất: Nước sạch, nước công nghiệp, hóa chất nhẹ
• Kiểu hoạt động: Tự động bằng phao nổi
• Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc, Nhật Bản, Châu Âu (EU)

Giới thiệu van phao inox

Van phao inox là dòng van điều khiển mực nước tự động sử dụng thân thép không gỉ và phao nổi để vận hành. Thiết bị hoạt động dựa trên cơ chế cơ học đơn giản nhưng hiệu quả, giúp duy trì mực nước ổn định trong các bể chứa hoặc tháp nước mà không cần can thiệp thủ công.

Van có thiết kế gọn gàng, dễ lắp đặt và bảo trì. Độ chính xác điều khiển mực nước cao, ít bị ảnh hưởng bởi biến động áp lực trong đường ống và có khả năng làm kín tốt. Tùy theo kích thước, van có thể sử dụng kết nối ren cho các dòng nhỏ hoặc kết nối mặt bích đối với các hệ thống lớn.

Cấu tạo phao cũng được thiết kế linh hoạt: phao nhỏ thường dùng cho hệ thống dân dụng, trong khi phao lớn dùng cho bể chứa công nghiệp với kết cấu chắc chắn hơn. Thân van được cố định thông qua cơ cấu lắp ghép với phao, đảm bảo vận hành ổn định và phù hợp với lưu lượng nước trong hệ thống.

Ngoài chức năng chính là đóng/mở theo mực nước, van còn góp phần điều tiết dòng chảy, ổn định áp suất và phân phối lưu chất trong đường ống. Nhờ đó, van phao inox trở thành giải pháp hiệu quả cho các hệ thống cấp nước tự động trong dân dụng và công nghiệp.

Thành phần cấu tạo van phao inox

Van phao inox là thiết bị điều khiển mực chất lỏng sử dụng thân van bằng thép không gỉ kết hợp với phao nổi để vận hành. Sản phẩm có thể kết nối bằng mặt bích hoặc ren, trong đó phao sẽ thay đổi vị trí theo mực nước và truyền chuyển động đến cơ cấu liên kết để điều khiển đóng/mở van.

Cấu trúc van thường áp dụng cơ chế truyền động hai cần giúp tăng độ ổn định trong quá trình vận hành. Bộ phận lõi van được thiết kế theo dạng chuyển động thẳng đứng, giúp nâng cao khả năng làm kín, với áp lực làm kín có thể đạt mức cao trong điều kiện làm việc tiêu chuẩn. Phao inox thường được xử lý bề mặt (như tạo bọt hoặc gia cường) nhằm tăng độ bền và kéo dài tuổi thọ khi làm việc lâu dài trong môi trường nước. Ngoài ra, van còn được trang bị cơ cấu điều chỉnh mực nước thông qua hệ thống vít hoặc thanh răng, kết hợp với vật liệu làm kín như silicon hoặc cao su kỹ thuật để đảm bảo độ kín và độ ổn định.

Nguyên lý hoạt động van phao inox

Nguyên lý vận hành của van dựa trên sự thay đổi mực nước và lực nổi của phao. Khi mực nước tăng, phao sẽ nổi lên theo, kéo theo thanh truyền làm dịch chuyển cơ cấu đóng, từ đó đóng van và ngắt dòng cấp nước. Ngược lại, khi mực nước giảm, phao hạ xuống, thanh truyền sẽ tác động để mở van, cho phép nước tiếp tục được cấp vào hệ thống.

Cơ chế này giúp duy trì mực nước ổn định trong bể hoặc tháp chứa mà không cần tác động thủ công, đồng thời đảm bảo hệ thống hoạt động liên tục và hiệu quả.

Thông số kỹ thuật chung của van phao inox

Van phao inox có dải kích thước phổ biến từ DN15 đến DN300, với áp suất làm việc khoảng 0.03MPa – 1.6MPa. Vật liệu thân van chủ yếu là inox 304, 316 hoặc 316L, ngoài ra một số chi tiết có thể sử dụng đồng hoặc hợp kim.

Sản phẩm hỗ trợ kết nối ren và mặt bích, phù hợp với nhiều hệ thống đường ống khác nhau. Nhiệt độ làm việc có thể đạt tới khoảng 200°C tùy theo thiết kế và vật liệu làm kín. Môi chất sử dụng bao gồm nước sạch, nước công nghiệp và các chất lỏng có tính ăn mòn nhẹ. Thiết kế lõi van dạng thẳng đứng giúp tăng khả năng làm kín, kết hợp với phao được xử lý bề mặt giúp nâng cao độ bền trong quá trình vận hành lâu dài.

Phân loại van phao inox

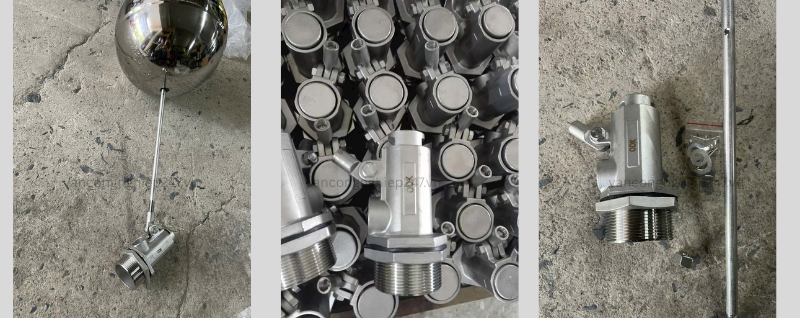

Van phao inox kết nối ren

Van phao inox kết nối ren chủ yếu được sử dụng trong các hệ thống điều khiển mực chất lỏng trong các lĩnh vực như hóa chất, điện lực, thực phẩm và cấp nước đô thị. Nhờ thiết kế nhỏ gọn và dễ lắp đặt, loại van này đặc biệt phù hợp với các hệ thống đường ống kích thước nhỏ và trung bình.

Van phao inox ren là thiết bị hoạt động tự động dựa trên sự thay đổi mực chất lỏng, trong đó phao đóng vai trò cảm biến mức để điều khiển trạng thái đóng/mở của van. Cấu tạo cơ bản bao gồm phao, cần liên kết, thân van và các chi tiết làm kín. Khi mực chất lỏng tăng lên, phao nổi theo và thông qua cơ cấu truyền động sẽ đẩy lõi van về vị trí đóng; ngược lại khi mực giảm, phao hạ xuống và van mở ra, cho phép cấp thêm lưu chất vào hệ thống, từ đó duy trì mức ổn định.

Xét về vật liệu, van phao inox ren thường được chế tạo từ inox 304 hoặc 316L, mang lại khả năng chống ăn mòn cao và độ bền cơ học tốt. Nhờ đặc tính này, sản phẩm phù hợp với các môi trường yêu cầu tiêu chuẩn vệ sinh cao và khả năng chịu hóa chất, điển hình như hệ thống xử lý nước, ngành thực phẩm, dược phẩm và công nghiệp hóa chất. Phần làm kín có thể sử dụng gioăng mềm như cao su EPDM, NBR hoặc gioăng kim loại tùy theo môi chất, giúp đảm bảo độ kín và hạn chế rò rỉ trong quá trình vận hành dài hạn.

Trong thực tế, van phao inox ren được ứng dụng rộng rãi trong các hệ thống điều khiển mực nước tự động như bể chứa, bồn nước, tháp giải nhiệt và hệ thống cấp nước nồi hơi. Chẳng hạn, trong bể nước phòng cháy chữa cháy, van giúp duy trì mực nước luôn ở mức an toàn, tránh tình trạng thiếu nước hoặc tràn bể; còn trong các bể chứa hóa chất, thiết bị hỗ trợ kiểm soát mức chất lỏng hiệu quả, hạn chế nguy cơ tràn hoặc rò rỉ gây mất an toàn.

Van phao inox kết nối mặt bích

Van phao inox mặt bích là thiết bị quan trọng trong các hệ thống điều khiển mực chất lỏng tự động, được ứng dụng rộng rãi trong công nghiệp và cấp nước. Sản phẩm hiện có tại Công ty VAN CÔNG NGHIỆP ETM với model phổ biến như 106X, được chế tạo từ inox chất lượng cao, có độ bền cơ học tốt và khả năng chống ăn mòn hiệu quả, phù hợp cho hệ thống xử lý nước và cấp nước tự động.

Van được thiết kế với kết nối mặt bích tiêu chuẩn, kích thước danh nghĩa đa dạng (phổ biến DN50 trở lên), đáp ứng các tiêu chuẩn như JIS, DIN hoặc ANSI, thuận tiện cho việc lắp đặt trong nhiều hệ thống khác nhau. Ngoài ra, ETM cũng hỗ trợ gia công theo yêu cầu riêng, đảm bảo phù hợp với điều kiện vận hành và thiết kế thực tế của từng công trình.

Sản phẩm có thiết kế chắc chắn, màu inox tự nhiên, được đóng gói cẩn thận (thùng gỗ hoặc theo tiêu chuẩn vận chuyển công nghiệp) nhằm đảm bảo an toàn trong quá trình giao nhận. Nguồn hàng luôn sẵn kho với mức giá cạnh tranh, đáp ứng nhanh nhu cầu của khách hàng.

Nếu bạn cần thêm thông tin về thông số kỹ thuật, báo giá van phao inox 304 ODK hoặc giải pháp lắp đặt, vui lòng liên hệ với ETM để được tư vấn chi tiết và hỗ trợ nhanh chóng.

Bảng thông số tham khảo theo kích thước

Kích thước	Áp suất	Kết nối	Vật liệu	Ứng dụng
DN15 – DN25	PN10	Ren	Inox 304	Bồn nước dân dụng
DN32 – DN50	PN10 – PN16	Ren/Mặt bích	Inox 304/316	Hệ thống cấp nước nhỏ
DN65 – DN100	PN16	Mặt bích	Inox 304/316	Bể chứa, nhà máy
DN125 – DN200	PN16	Mặt bích	Inox 316	Công nghiệp, xử lý nước
DN250 – DN300	PN16	Mặt bích	Inox 316L	Hệ thống lớn, hóa chất

Các tính năng chính van phao inox

Van phao inox hoạt động dựa trên cơ chế phao nổi liên kết với trục van, cho phép kiểm soát mực nước một cách tự động. Trong các hệ thống bể chứa hoặc tháp nước, van có nhiệm vụ duy trì mực nước ổn định theo mức cài đặt.

Sản phẩm được chế tạo từ các vật liệu như inox, đồng hoặc hợp kim, mang lại độ bền cao và khả năng chống ăn mòn tốt. Phương pháp kết nối chủ yếu là mặt bích đối với các hệ thống lớn, đảm bảo độ chắc chắn và kín khít khi lắp đặt.

Các lĩnh vực ứng dụng

Van phao inox được ứng dụng rộng rãi trong các hệ thống điều khiển mực chất lỏng của nhiều ngành công nghiệp khác nhau. Tiêu biểu như ngành hóa chất, thực phẩm, xử lý nước, điện lực và cấp nước đô thị.

Nhờ khả năng vận hành ổn định, chống ăn mòn và độ bền cao, sản phẩm đặc biệt phù hợp với các môi trường làm việc yêu cầu độ an toàn và độ tin cậy cao trong thời gian dài.

Hướng dẫn vận hành và bảo trì van phao inox đúng kỹ thuật

Trong quá trình vận hành van phao inox, cần tuân thủ một số bước cơ bản để đảm bảo thiết bị hoạt động ổn định và bền bỉ:

Trước khi lắp đặt, cần kiểm tra phao có di chuyển linh hoạt, không bị kẹt hoặc cản trở;

Khi lắp đặt, phải đảm bảo đúng chiều làm việc của van phao theo hướng thay đổi mực nước, tránh lắp ngược gây sai chức năng;

Trong giai đoạn chạy thử, có thể kiểm tra khả năng đóng/mở bằng cách tác động thủ công lên phao để mô phỏng mực nước;

Định kỳ kiểm tra tình trạng gioăng làm kín, nên thay mới sau khoảng 6–12 tháng tùy điều kiện sử dụng.

Ngoài ra, cần hạn chế sử dụng môi chất có chứa tạp chất hoặc hạt rắn lớn, vì có thể gây kẹt lõi van hoặc làm hỏng bề mặt làm kín, ảnh hưởng đến hiệu suất hoạt động.

Về hệ thống hỗ trợ, van phao inox thường được lắp đặt kết hợp với các thiết bị như đồng hồ đo mức, cảm biến báo mức hoặc bộ điều khiển điện nhằm nâng cao độ chính xác và khả năng giám sát. Trong các hệ thống lớn, có thể sử dụng cảm biến mức siêu âm và kết nối van với bơm thông qua bộ điều khiển PLC để tự động hóa quá trình cấp nước.

Hiện nay, các dòng van phao inox đã được cung cấp rộng rãi trên thị trường. Sản phẩm được chế tạo từ inox chất lượng cao, có khả năng chống ăn mòn, độ kín tốt và vận hành ổn định trong nhiều điều kiện khác nhau. Để được tư vấn chi tiết và lựa chọn giải pháp phù hợp, khách hàng nên liên hệ trực tiếp với đơn vị cung cấp uy tín để được hỗ trợ nhanh chóng và chính xác.

Van phao inox của chúng tôi được chế tạo từ vật liệu thép không gỉ 304/316L, mang lại khả năng chống ăn mòn cao và đáp ứng tốt các yêu cầu về vệ sinh trong môi trường làm việc khắt khe. Sản phẩm đặc biệt phù hợp cho các ngành như hóa chất, xử lý nước, thực phẩm và dược phẩm.

Tùy theo đặc tính môi chất, van có thể lựa chọn kiểu làm kín phù hợp như gioăng mềm (EPDM, NBR) hoặc gioăng kim loại, đảm bảo độ kín cao và hạn chế rò rỉ trong quá trình vận hành lâu dài. Ví dụ, trong ngành chế biến thực phẩm, van thường sử dụng inox 316L kết hợp với gioăng cao su đạt tiêu chuẩn vệ sinh để đảm bảo an toàn và tuân thủ quy định kỹ thuật.

Công ty VAN CÔNG NGHIỆP ETM là đơn vị chuyên cung cấp các dòng van công nghiệp, trong đó có nhiều loại van phao inox đa dạng về kích thước và tiêu chuẩn, đáp ứng linh hoạt các điều kiện làm việc khác nhau của hệ thống.
